تفاصيل المنتج:
شروط الدفع والشحن:
|

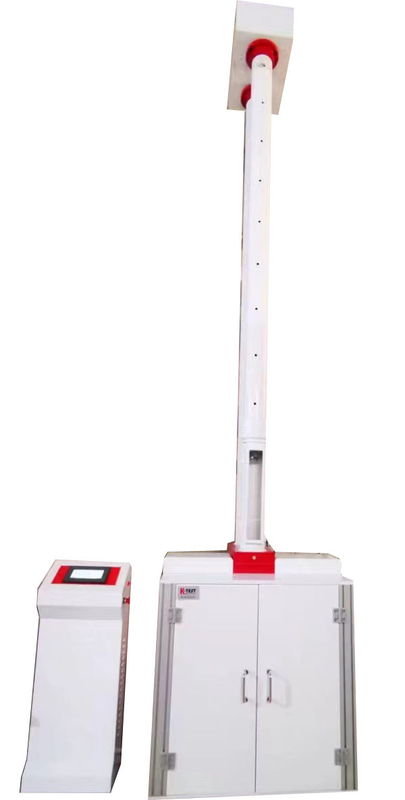

اسم المنتج: | D25 D90 ، جهاز اختبار تأثير المطرقة الأنبوبية / الشركة المصنعة لآلة اختبار انخفاض الأنبوب | Travel of Working Table: | 0-630mm |
---|---|---|---|
قطر العينة: | φ10 ~ 630 ملم | قطر المطرقة: | D25 ، D90 ، R5 ، R10 ، R30 ، R50 يمكن اختياري |
وزن المطرقة: | 0.250 ~ 16.000 كجم 0.125 كجم / زيادة | Max. الأعلى. Impact Height ارتفاع التأثير: | 2000 ملم |
تسليط الضوء: | d25 معدات اختبار مطرقة إسقاط الأنابيب,معدات اختبار مطرقة إسقاط التحكم في الحواسيب الصغيرة,معدات اختبار تأثير الأنابيب d90 |
الاستعمال:
آلة اختبار المطرقة المنسدلة مناسبة لاختبار تأثير منتجات المواد غير المعدنية.إنها أداة اختبار تستخدم لتقييم مقاومة تأثير المواد.لتحديد جودة المادة.كل من طريقة وطريقة التدرج قابلة للتطبيق.
مواصفات المنتج:
1. مع أوضاع العمل اليدوية والأوتوماتيكية ، تكون العملية مريحة وبسيطة.
2. التحكم بالحاسوب الصغير ذو الرقاقة الواحدة ، مع وظائف الإمساك بالمطرقة الأوتوماتيكية ، الرفع الأوتوماتيكي للمطرقة ، محاذاة الارتفاع الأوتوماتيكي وعرض الارتفاع في الوقت الحقيقي ، عملية الاختبار بأكملها عبارة عن تحكم أوتوماتيكي بالكامل.
3. ضبط تلقائي لخط الصفر للعينة.
4. لديها جهاز ثانوي لمنع الصدمات لجعل نتائج الاختبار أكثر دقة.
5. تعمل الحماية التلقائية والمسار التلقائي على تحسين سلامة وموثوقية الاختبار ؛
6. يمكن تعديل المساحة السفلية كهربائيًا لتحسين دقة تموضع العينة ، وتقليل كثافة اليد العاملة للمشغلين بشكل فعال وتحسين كفاءة العمالة.
هيكل المنتج ومبدأ العمل:
1. تتكون آلة الاختبار بشكل أساسي من طاولة العمل ، ومنع آلية التأثير الثانوي ، وأنبوب الدعم ، والقسطرة ، وجسم المطرقة ، والجسم من النوع V وآلية المطرقة التلقائية ، والمخفض ، وصندوق التحكم الكهربائي والحامل.
2. مبدأ عمل الماكينة: يتم تثبيت الجهاز داخل الجهاز على هيئة مطرقة ، من خلال المحرك والمخفض ، ودفع مطرقة الرقصة للصعود ، وجسم المطرقة يرتفع تلقائيًا إلى الارتفاع المطلوب ، ويدفع مفتاح السقوط ، ويجعل جسم المطرقة في الداخل الحرية ، التأثير على العينة ، الغرض من الاختبار.يمكن حساب طاقة الصدم وفقًا لوزن المطرقة وارتفاع التأثير.بعد عينة جسم المطرقة المؤثرة ، العينة لا تنتج المطرقة المرتدة المكسورة ، التحكم في الإشارة الكهروضوئية لمنع آلية التأثير الثانوي سوف يرتد بسرعة مقطع جسم المطرقة (اختيار) ، ويصل إلى الغرض من منع التأثير الثانوي.تركيبات الحديد على شكل حرف V مثبتة أسفل طاولة العمل.يتم تثبيت سلكين على كلا الجانبين ، ويتم تحريك الرافعة الحديدية من النوع V بواسطة دوران العجلة اليدوية.
المعيار التنفيذي:
ZB N7226، GB / T14152، 14153،100021،13664،58361،18847،16800،8814 and GB / T 6112، ABN72026 ،
المقياس التقني:
نموذج | XJL-300 ب |
الأعلى.تأثير الطاقة | 300J |
اقصى ارتفاع | 2000 ملم |
انخفاض الوزن | 0.25-16 كجم |
مركز التأثير وخطأ مركز التثبيت | 2 مم |
رأس المطرقة | يمكن تخصيص R5mm ، R10mm ، R30mm |
تم اختيارها لتناسب متطلبات العملاء | د 25 ، د 90 |
سفر الجدول | 0 مم - 630 مم |
قطر سبيسيفمين | 10 مم ~ 630 مم |
نوع البليت | 120 ° V- نوع مع أو بدون دعم ، منصة نقالة مسطحة |
قوة | AC220V 50 هرتز |
إعدادات:
لا. | اسم | وحدة | كمية | ملاحظات | ||
1 | يستضيف | تعيين | 1 | |||
2 | لوحة الكهرباء | تعيين | 1 | |||
3 | وزن | 0.1 كجم | قطعة | 1 | ||
0.125 كجم | قطعة | 2 | ||||
0.2 كجم | قطعة | 1 | ||||
0.25 كجم | قطعة | 1 | ||||
0.5 كجم | قطعة | 1 | ||||
1.0 كجم | قطعة | 2 | ||||
2 كجم | قطعة | 1 | ||||
3 كجم | قطعة | 1 | ||||
6 كجم | قطعة | 1 | ||||
4 | تأثير المطرقة | 0.5 كجم | تعيين | 1 | يشمل الدرج العلوي والسفلي ، ذيل المطرقة ، المفصل | |
1.0 كجم | تعيين | 1 | يشمل الدرج العلوي والسفلي ، ذيل المطرقة ، المفصل | |||
5 | رأس المطرقة | D25 | تعيين | 1 | ||
D90 | تعيين | 1 | ||||
6 | جوانب مزدوجة V الحديد | تعيين | 1 | |||
7 | حديد على شكل حرف V من جانب واحد | تعيين | 1 | مثبتة على الجهاز الرئيسي | ||
8 | ملف عشوائي | تعليمات التشغيل | 1 | |||
قائمة التعبئة | 1 | |||||
شهادة الموافقة | 1 |
|
