تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة اختبار عالمية الهيدروليكية للاختبار الصلب القابل لحام الفولاذ والملف واختبار منحنى الشد المنفصل | النموذج: | WAW-1000G |
|---|---|---|---|
| الهيكل: | 6 أعمدة | طريقة التحكم: | يدوي وتلقائي |
| ماكس: | 1000 كيلو نيوتن | الأعلى. مساحة اختبار التوتر: | 700 (يمكن تخصيصها) |
| مساحة اختبار الضغط الأقصى: | 600 مم (يمكن تخصيصها) | نطاق التحميل: | ± 1%-100%FS |
| عداد التمديد الإلكتروني: | 10/50 | مجموعة العينات المستديرة: | φ13 ~ φ60mm |
| نطاق لقط العينات المسطحة: | 0-30 ملم | طريقة لقط: | لقط هيدروليكي |

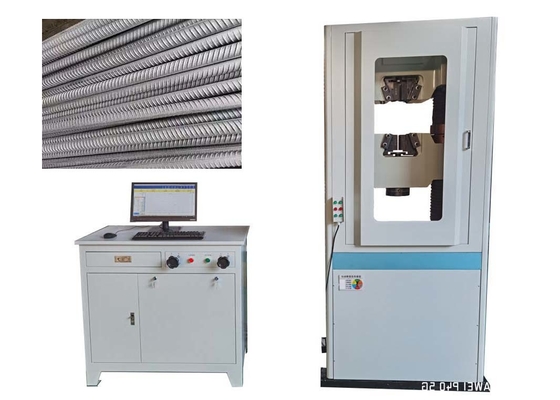

آلة اختبار الشد الهيدروليكية العالمية للفولاذ المسلح القابل للحام - اختبار الشد للقضبان والملفات والفك، واختبار الانحناء
مبدأ العمل:
تستخدم الآلة الرئيسية هيكل إطار بستة أعمدة بأربعة أعمدة واثنين من البراغي اللولبية. يشكل العارضة العلوية والعارضة السفلية مساحة التمدد، بينما تشكل العارضة السفلية وطاولة العمل مساحة الضغط. تتكون من وحدة تحكم كهربائية، وصمام مؤازر، ومستشعر حمل، ومستشعر إزاحة، ومقياس إطالة، وجهاز كمبيوتر، وتشكل نظام تحكم مؤازر مغلق الحلقة. يمكن لهذا النظام التحكم تلقائيًا ودقة في عملية الاختبار وقياس معلمات الاختبار تلقائيًا مثل قوة الاختبار والإزاحة والتشوه.
التطبيق:
(1) التطبيق في اختبارات الشد
تكوين جهاز الاختبار والتركيبات
تُستخدم تركيبات خاصة على شكل إسفين لتثبيت كلا طرفي عينة قضيب الفولاذ المضلع، مما يضمن أن سطح التثبيت عمودي على محور العينة لتجنب التحميل اللامركزي الذي قد يؤثر على دقة الاختبار. تشكل العارضات العلوية والسفلية مساحة شد، ويتم تطبيق قوة شد محورية من خلال النظام الهيدروليكي.
وضع التحكم وإعدادات المعلمات
عادةً ما يتم اعتماد وضع تحكم مركب للتحكم في القوة - التحكم في الإزاحة: في المرحلة الأولية، يتم تطبيق القوة بمعدل ثابت (على سبيل المثال، 10 كيلو نيوتن/دقيقة)، وعند الاقتراب من نقطة الخضوع، يتم التبديل إلى التحكم في الإزاحة (0.05 - 2 مم/دقيقة) لالتقاط قوة الخضوع بدقة.
جمع البيانات وتحليلها
يراقب مستشعر الحمل تغير قوة الشد في الوقت الفعلي، ويسجل مقياس الإطالة التشوه داخل طول القياس، ويرسم الكمبيوتر تلقائيًا منحنى "القوة - الإزاحة"، ويحسب معلمات مثل قوة الاستطالة غير المتناسبة المحددة (ReL، ReH)، وقوة الشد (Rm)، والنسبة المئوية للاستطالة بعد الكسر (A).
(2) تنفيذ اختبارات الانحناء
جهاز وطريقة الانحناء
استبدل المدقة والدعامات، واضبط تباعد الدعم وفقًا لقطر قضيب الفولاذ المضلع (عادةً 3 أضعاف القطر)، واعتمد طريقة الانحناء البارد بزاوية 180 درجة، واضغط ببطء على المدقة لأسفل حتى تنحني العينة إلى الزاوية المحددة، ثم راقب ما إذا كانت الشقوق تظهر على السطح.
التحقق من الامتثال للمعايير
وفقًا للمعيار GB/T 1499.2 - 2018 الفولاذ لتقوية الخرسانة - الجزء 2: قضبان الفولاذ المضلعة المدرفلة على الساخن، يجب ألا يكون لسطح العينة بعد اختبار الانحناء أي تشققات مرئية للتحقق من أن خصائصه التكنولوجية تلبي متطلبات البناء.الخصائص
| الشدالخصائصالخضوع | |||
| القوة،R.
MPa الشد/الخضوع |
القوة النسبة،R/R إجمالي | الاستطالة عند الحد الأقصى القوة،Age
% B500A |
|
| 500 | ≥1.15, | 2.5 | B500B |
| 500 | ≥1.15, | 5.0 | B500C |
| 500 | ≥1.15, | <1.357.5 | Rm/R.characteristic هو 1.02 للأحجام الأقل من 8 مم. |
|
A:characteristic هو 1.0% للأحجام الأقل من 8 مم. قيم R.specified هي مميزة مع p=0.95. قيم R/R,and Ag المحددة هي مميزة مع p=0.90. احسب قيم Rmand R. باستخدام مساحة المقطع العرضي الاسمية. الحد الأقصى المسموح به المطلق لقوة الخضوع هو 650 ميجا باسكال. |
|||
| بالنسبة لقوة الخضوع (Re)، يجب تطبيق قوة الخضوع العليا (ReH). حدد قوة الخضوع (Re) من | |||
|
قوة الإثبات بنسبة 0.2% (Rpo.2) إذا لم تكن هناك ظاهرة خضوع. المعايير: |
|||
ISO 6892، ISO 6934، BS4449، ASTM C39، ISO75001، ASTM A370، ASTM E4، ASTM E8 ومعايير BSEN.
المعلمات الفنية الرئيسية:
الموديل
| WAW-1000G | الهيكل |
| 4 أعمدة و 2 براغي | طريقة التحكم |
|
التحكم اليدوي في عملية التحميل، معالجة البيانات التلقائية بواسطة الكمبيوتر |
الحد الأقصى للحمل (kN) |
| 1000kN | دقة الحمل |
| ≤±0.5% | الحد الأقصى لشوط المكبس (مم) |
| 2%-100%FS | نطاق التحكم في الإجهاد متساوي السرعة |
| 2-60 (N/mm2•S-1) | خطأ معدل الإجهاد |
| ≤±0.5% | الحد الأقصى لشوط المكبس (مم) |
| 1/600000 | نطاق قياس التشوه |
| 2%～100%FS | دقة التشوه |
| ≤±0.5% | الحد الأقصى لشوط المكبس (مم) |
| 0.01 | خطأ الإزاحة |
| ≤±0.5% | الحد الأقصى لشوط المكبس (مم) |
| 250 | الحد الأقصى لسرعة حركة المكبس |
| 0.5-100 مم/دقيقة تعديل يدوي | سرعة رفع الرأس المتحرك |
| 300 مم/دقيقة | الحد الأقصى لمساحة اختبار الشد |
| 700 مم (يمكن التخصيص) | الحد الأقصى لمساحة اختبار الضغط |
| 600 مم (يمكن التخصيص) | طريقة التثبيت |
| مشابك هيدروليكية | نطاق تثبيت العينة المستديرة (مم) |
| φ13-φ60 مم (13-26,26-40,40-60) | نطاق تثبيت العينة المسطحة (مم) |
| 0-15,15-30 مم | عرض تثبيت العينة المسطحة (مم) |
| 80 | حجم لوحة الضغط (مم) |
| 200*200 | مسافة بكرات الانحناء (مم) |
| 450 | عرض بكرات الانحناء (مم) |
| 120 | مصدر الطاقة |
| 3 مراحل، تيار متردد 380 فولت، 50 هرتز (يمكن تخصيصه) | الوزن والحجم |
| 3200 كجم، 1060 مم * 850 * 2370 مم | التعبئة والشحن: |
