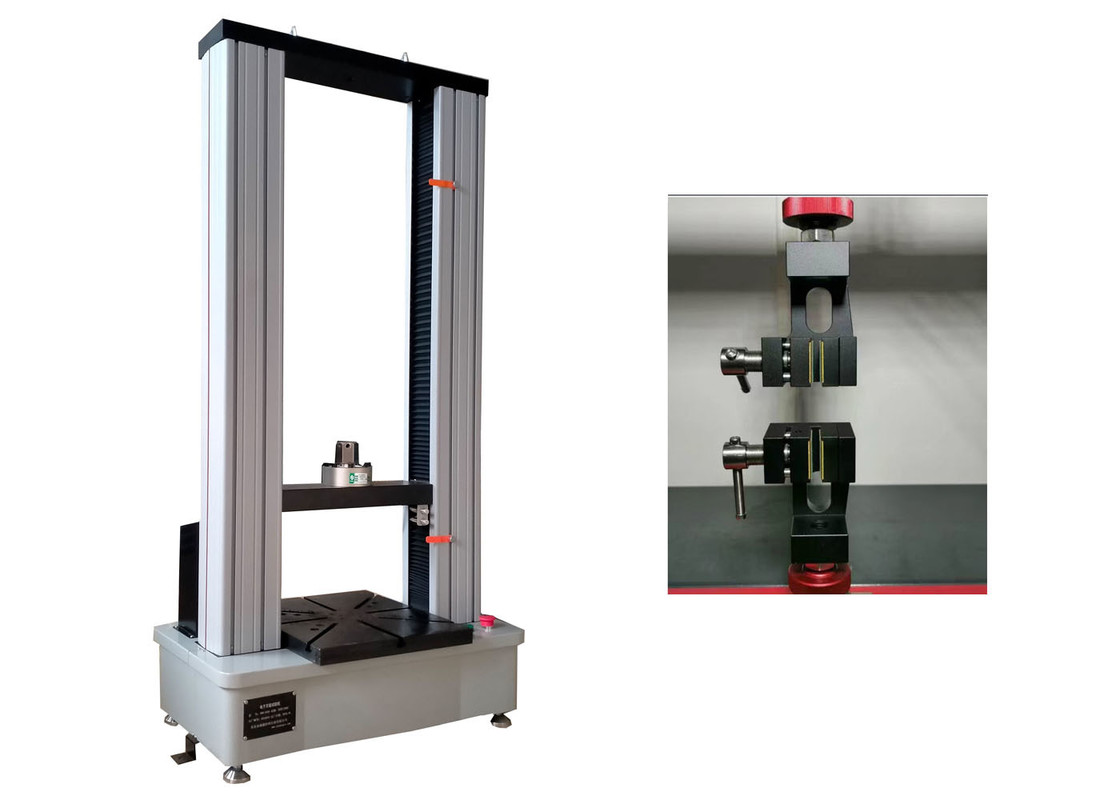

آلة اختبار عالمية إلكترونية من سلسلة مصممة ومصنعة وفقًا للمعايير الدولية UTM
تم تصميم وتصنيع آلات الاختبار العالمية الإلكترونية المحوسبة من سلسلة XWW بما يتوافق الصارم مع المعايير الدولية والوطنية، بما في ذلك ASTM و ISO و DIN و GB.
تنطبق هذه السلسلة على مجموعة واسعة من المواد، وتدعم الاختبارات الميكانيكية الرئيسية مثل اختبار الشد واختبار الضغط واختبار الانحناء واختبار القص واختبار التعب منخفض الدورة. وهي مناسبة لاختبار المعادن والمطاط والبلاستيك والينابيع والمنسوجات والمكونات الصناعية المختلفة.
تُستخدم سلسلة XWW على نطاق واسع عبر الصناعات المستهدفة، كما أنها بمثابة أداة اختبار أساسية في مؤسسات البحث والتطوير (R&D) ومختبرات الاختبار المهنية ومراكز التدريب الفني.
المعايير الفنية الرئيسية
| الموديل |
XWW-5, 10, 20KN |
| النوع |
نموذج الباب |
| الحد الأقصى للحمل |
5KN, 10KN, 20KN |
| تبديل الوحدة |
طن، كجم، جم، كيلو نيوتن، رطل؛ مم، سم، بوصة |
| درجة الدقة |
0.5% |
| نطاق قياس القوة |
0.4%~100%FS |
| دقة قياس القوة |
≤0.5% |
| نطاق قياس التشوه |
2%~100%FS |
| دقة قياس التشوه |
1% |
| دقة إزاحة العارضة |
0.001 مم |
| نطاق سرعة العارضة |
0.01~500 مم/دقيقة |
| دقة سرعة الإزاحة |
≤ 0.5% |
| عرض الاختبار |
400 مم (أو حسب الطلب) |
| مساحة الشد |
600 مم |
| مساحة الضغط |
900 مم (أو حسب الطلب) |
| المشابك |
قبضة إسفينية، ملحق ضغط، ملحقات الانحناء |
| نظام الكمبيوتر |
مزود بجهاز كمبيوتر ذي علامة تجارية |
| سمك العينة المسطحة |
0~7 مم |
| مصدر الطاقة |
AC220V |
| المعايير |
ISO 7500-1 ISO 572 ISO 5893 ASTMD638695790 |
| حجم المضيف |
860*560*2000 مم |
| الوزن |
400 كجم |
برنامج آلة الاختبار العالمية (الميزات الرئيسية)
يتميز هذا البرنامج بوظائف قوية، تشمل برامج اختبار مخصصة لاختبار الشد واختبار الضغط واختبار الانحناء واختبار القص واختبار التقشير على المواد المعدنية وغير المعدنية وغيرها من المواد المختلفة.
- منصة سهلة الاستخدام: تعتمد على نظام التشغيل Windows، وتتميز بتشغيل بديهي ووظائف سهلة التعلم لتبني المستخدمين بشكل مبسط.
- دعم متعدد اللغات: يدعم التبديل السلس للغة بين الصينية المبسطة والصينية التقليدية والإنجليزية.
- إدارة المستخدم: يستوعب ما يصل إلى عشرة حسابات مستخدمين مع حماية كلمة المرور للتحكم الآمن في الوصول.
- حماية من الحمل الزائد: يدمج وظيفة حماية من الحمل الزائد مع عتبات الحمل الزائد القابلة للتكوين من قبل المستخدم.
- مرونة الوحدة والمراقبة في الوقت الفعلي: يتيح التبديل السهل لوحدات القوة والإزاحة، مع عرض التغيرات في الإجهاد والانفعال في الوقت الفعلي.
- تنوع المنحنى: يدعم التبديل عند الطلب بين منحنيات الاختبار المتعددة، بما في ذلك منحنيات الحمل والإزاحة، والحمل والوقت، والإزاحة والوقت، والإجهاد والانفعال، ومنحنيات طول الشد والحمل.
- نظام معايرة القوة: مزود بنظام معايرة قيمة القوة ثنائي القناة، يتميز بضبط الصفري التلقائي والتعرف التلقائي/استيراد بيانات المعايرة.
- الامتثال للمعايير: متوافق مع العديد من معايير الاختبار الدولية والوطنية، مثل ISO و JIS و ASTM و DIN و GB.
- مقارنة المنحنى: يسهل التحليل المقارن لمنحنيات الاختبار داخل نفس المجموعة عبر عرض التراكب.
- الحساب التلقائي: يتضمن ضبطًا صفريًا تلقائيًا، مع حساب تلقائي للمعلمات الرئيسية: الحد الأقصى للقوة، وقوة الخضوع العليا، وقوة الخضوع السفلى، وقوة الشد، والقوة الضاغطة، ومعامل المرونة، ونسبة الاستطالة.
تكوين النظام
1 الوحدة الرئيسية للآلة
1.1 محرك سيرفو التيار المتردد، برنامج تشغيل مجموعة واحدة
1.2 نظام تقليل السرعة مجموعة واحدة
1.3 خلية تحميل 5، 10، 20KN قطعة واحدة
1.4 برغي كروي دقيق 2 مجموعات
1.5 لوحة تحكم مجموعة واحدة
2 نظام التحكم في السيرفو مجموعة واحدة
3 نظام التروس مجموعة واحدة
4 جهاز كمبيوتر مجموعة واحدة
5 طابعة ألوان نافثة للحبر مجموعة واحدة
7 ملحقات اختبار الشد مجموعة واحدة
ملحقات الضغط مجموعة واحدة

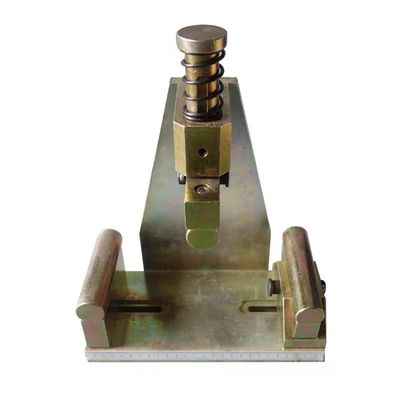

ملحقات الانحناء مجموعة واحدة
8 مقياس تمدد كبير مجموعة واحدة
9 قرص مضغوط لتثبيت البرنامج مجموعة واحدة
10 المستندات الفنية مجموعة واحدة
بما في ذلك: دليل التعليمات، دليل البرنامج، الشهادة
11 مجموعة أدوات مجموعة واحدة
