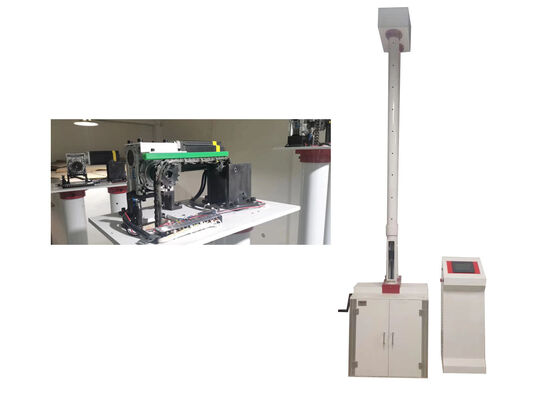

معدات اختبار المطرقة الساقطة لقياس دقيق لقوة الصدم
تُستخدم آلة الاختبار هذه على نطاق واسع لاختبار قوة الصدم الخارجي للأنابيب البلاستيكية والألواح البلاستيكية والمواد غير المعدنية. تتعرض عينات الاختبار للصدم بواسطة مطرقة ساقطة - ذات كتلة وشكل محددين - يتم إسقاطها من ارتفاع محدد مسبقًا على مواضع محددة على طول محيط العينة. تتيح هذه العملية تقديرًا دقيقًا لمعدل الصدم الحقيقي (TIR) لدفعة المنتج أو دورة إنتاج البثق.
أقصى معدل صدم مقبول:10% (متوافق مع معايير مراقبة الجودة الصناعية)
كمعدات فحص جودة احترافية، تُطبق على نطاق واسع في صناعة البناء، والمؤسسات التصنيعية، والقطاع الكيميائي، والجامعات، وغيرها من مؤسسات البحث والتطوير أو مراقبة الجودة.
معايير الامتثال
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 و BSEN744.
خصائص المعدات
نظام حماية أمان ثلاثي المستويات
- المستوى الأول: حماية أمان باب حجرة العينة
- المستوى الثاني: حماية أمان نافذة المراقبة (غير مجهزة حاليًا)
- المستوى الثالث: آلية أمان الحد الأقصى للسفر العلوي والسفلي
يضمن هذا الضمان متعدد الطبقات سلامة المشغل والعينة طوال دورة الاختبار بأكملها.
قدرة رفع عالية السرعة
مزود بمحرك خطوي عالي العزم، يحقق الجهاز سرعة رفع قصوى تبلغ 250 مم/ثانية. يمكنه رفع المطرقة من الصفر الأرضي إلى 2 متر في 8 ثوانٍ فقط، مما يقلل بشكل كبير من وقت دورة الاختبار ويزيد من الكفاءة الإجمالية.
نظام تحويم دقيق
باستخدام برنامج تنظيم سرعة متعدد الخطوات، تضمن الآلة تحديد موضع المطرقة بسلاسة ودقة مع انحراف صفري. يدعم هذا الاستقرار ظروف اختبار متسقة، مما يوفر نتائج بيانات موثوقة وقابلة للتكرار.
أنبوب مطرقة ساقطة محسّن مع هيكل عادم
تم تصميم أنبوب المطرقة الساقطة عبر النمذجة ثلاثية الأبعاد، مع فتحات تهوية لتقليل مقاومة الرياح إلى الحد الأدنى أثناء نزول المطرقة. كما أنه يشتمل على آلية تثبيت معززة لتجنب تشوه الأنبوب أو تعطله الوظيفي، مما يضمن متانة التشغيل على المدى الطويل.
آلية تثبيت وإطلاق المطرقة الهوائية
بدلاً من إعدادات المطرقة الكهرومغناطيسية التقليدية، يعتمد النظام تكوينًا هوائيًا عالي الضغط - مزودًا بأسطوانة مزدوجة طويلة الشوط بقوة 300 نيوتن. وجه المطرقة مزود ببطانة مطاطية، مما يضمن قوة صدم ثابتة ويمنع تلف العينة. تستفيد كلتا وظيفتي التثبيت والإطلاق من التكنولوجيا الهوائية، مما يحل بشكل أساسي مشاكل مثل تآكل الكابلات، وكسر الأسلاك، والتسرب الكهربائي. يضمن جهاز القفل التلقائي الهوائي المدمج تشغيلًا آمنًا وموثوقًا.
هندسة معيارية متكاملة
- التجميع الميكانيكي:يستخدم هيكل مقطع من سبائك الألومنيوم القياسي، مما يتيح عمليات موحدة، وتركيبًا معياريًا، وتصميمًا خفيف الوزن، وصلابة هيكلية عالية.
- وحدة التحكم الكهربائية:مهيأة بشاشة لمس مقاس 7 بوصات ووحدة تحكم منطقية قابلة للبرمجة (PLC) من دلتا، مما يسهل التشغيل سهل الاستخدام، وأداء تحكم مستقر، وصيانة بسيطة.
اختيار مكونات عالية الجودة
يتم شراء جميع المكونات الأساسية عالميًا للحصول على موثوقية وأداء فائقين:
- الأسطوانة: ماركة Adker
- شاشة اللمس: ماركة Delta
- وحدة التحكم المنطقية القابلة للبرمجة (PLC): ماركة Delta
- مزود الطاقة: ماركة Mean Well (تايوان، الصين)
تم تجهيز الآلة بضمانات سلامة شاملة، بما في ذلك حماية التسرب الكهربائي، ومنع الدائرة القصيرة، وإجراءات مضادة للكهرباء الساكنة، وتقنية مضادة للتداخل، وحماية انقطاع التيار الكهربائي، ومنع سوء التشغيل - تغطي الجوانب الكهربائية والميكانيكية والبرمجية.
قدرة أتمتة متقدمة
تتميز الأداة بأتمتة شاملة، تشمل معايرة نقطة الصفر التلقائية، ورفع المطرقة التلقائي، وإطلاق المطرقة التلقائي، وتنفيذ الاختبار التلقائي. هذا يقلل من التدخل اليدوي، ويعزز كفاءة الاختبار، ويقلل من الخطأ البشري.
المعلمات الفنية
| المعلمة |
المواصفات |
| الموديل |
XJL-450M |
| درجة حرارة البيئة المحيطة |
10 درجة مئوية - 35 درجة مئوية |
| كتلة المطرقة الساقطة |
0.5 كجم - 5 كجم |
| قطر المطرقة |
D25 مم، D90 مم (قابل للتخصيص) |
| ارتفاع السقوط |
50 مم - 2000 مم، خطأ ≤ ± 2 مم |
| قطر العينة |
φ10 مم - φ450 مم (قابل للتخصيص) |
| انحراف مركز الصدم عن مركز المثبت |
≤ 2 مم |

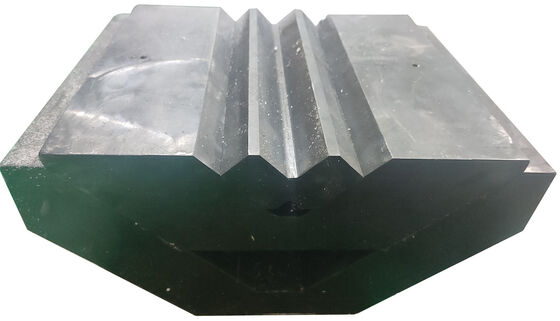

| دعم على شكل حرف V |
120 درجة |
| مصدر الطاقة |
220 فولت تيار متردد ± 10% |
| أبعاد المخطط |
730 مم * 700 مم * 3650 مم |
| الوزن الصافي |
300 كجم |
التكوين القياسي
| المكون |
الكمية |
| المضيف |
مجموعة واحدة |
| الخزانة الكهربائية |
مجموعة واحدة |
| جسم المطرقة |
مجموعة واحدة |
| خط الطاقة |
قطعة واحدة |
| دعم على شكل حرف V |
قطعتان |
| أداة التشغيل (مفتاح ربط) |
مجموعة واحدة |
أسئلة متكررة
س 1: ما هو أقصى نطاق لطاقة الصدم لآلة اختبار الصدم بالمطرقة الساقطة؟
ج 1: يوفر الموديل القياسي نطاق طاقة صدم من 0.5 إلى 50 جول، مع امتدادات اختيارية إلى 100 جول لاختبار المواد عالية القوة. يدعم مستويات طاقة قابلة للتعديل لتلبية متطلبات الاختبار المتنوعة للأنابيب البلاستيكية والألواح والمواد غير المعدنية.
س 2: ما هي مواصفات ارتفاعات السقوط وكتلة المطرقة المتاحة؟
ج 2: يتراوح ارتفاع السقوط القابل للتعديل من 50 إلى 2000 مم (بدقة تصل إلى ± 1 مم). يمكن تكوين كتل المطرقة بزيادات قدرها 0.1 كجم، مع خيارات قياسية من 0.2 كجم إلى 10 كجم - تغطي المعايير الاختبارية الشائعة مثل ISO 3127 و ASTM D 2444.
س 3: ما مدى دقة تحكم الآلة في ارتفاع السقوط وقوة الصدم؟
ج 3: دقة ارتفاع السقوط هي ± 0.1% من القيمة المحددة (أو ± 1 مم، أيهما أقل). تضمن آلية الإطلاق الهوائية انحرافًا أوليًا للسرعة صفرًا، بينما يوفر نظام استشعار القوة (اختياري) دقة قوة صدم تبلغ ± 1% FS - مما يضمن موثوقية بيانات الاختبار.
س 4: ما هي آليات الحماية التي تمتلكها الآلة لمنع المخاطر التشغيلية؟
ج 4: تتميز بنظام أمان ثلاثي المستويات: ⓫ قفل حجرة العينة (تتوقف الآلة إذا كان الباب مفتوحًا)؛ ⓬ مفاتيح حد السفر العلوي/السفلي؛ ⓭ زر إيقاف الطوارئ. تم تعزيز أنبوب المطرقة الساقطة أيضًا لتجنب التلف الهيكلي أثناء الصدمات عالية الطاقة.
س 5: هل الآلة متوافقة مع معايير الاختبار الدولية، وما هي المواد التي يمكنها اختبارها؟
ج 5: تتوافق تمامًا مع معايير ISO 3127، ASTM D 2444، GB/T 14152، و BS EN 14411. تشمل المواد المطبقة الأنابيب البلاستيكية (PVC، PE، PP)، والألواح البلاستيكية، والمواد المركبة غير المعدنية الصلبة، والمواد الأخرى التي تتطلب تقييم قوة الصدم الخارجي.
س 6: ما هو مستوى أتمتة الآلة، وهل يمكنها تسجيل بيانات الاختبار تلقائيًا؟
ج 6: تدعم الأتمتة الكاملة للعملية: معايرة نقطة الصفر التلقائية، ورفع المطرقة، وتحديد الموضع، والإطلاق، وحساب نتائج الاختبار. مجهزة بشاشة لمس مقاس 7 بوصات ووحدة تحكم منطقية قابلة للبرمجة (PLC)، يمكنها تخزين ما يصل إلى 10000 سجل اختبار (بما في ذلك طاقة الصدم، وارتفاع السقوط، وقيمة TIR) وتصدير البيانات بتنسيق Excel/CSV.
س 7: ما هو العمر الافتراضي للمكونات الرئيسية، وما هي الصيانة المطلوبة؟
ج 7: تتمتع المكونات الأساسية (الأسطوانة الهوائية، المحرك الخطوي، وحدة التحكم المنطقية القابلة للبرمجة) بعمر افتراضي يبلغ ≥ 50000 دورة اختبار. تشمل الصيانة الروتينية تزييت سكة التوجيه شهريًا، وفحص حلقة الختم ربع سنويًا، ومعايرة ارتفاع السقوط وكتلة المطرقة سنويًا.
س 8: ما هي الظروف البيئية المطلوبة لعمل الآلة بشكل طبيعي؟
ج 8: درجة حرارة التشغيل: 10-35 درجة مئوية؛ الرطوبة النسبية: ≤ 85% (غير متكثفة)؛ مصدر الطاقة: تيار متردد 220 فولت ± 10% 50 هرتز (أو 110 فولت ± 10% 60 هرتز، قابل للتخصيص)؛ لا يوجد تداخل كهرومغناطيسي قوي أو اهتزاز في منطقة العمل.
