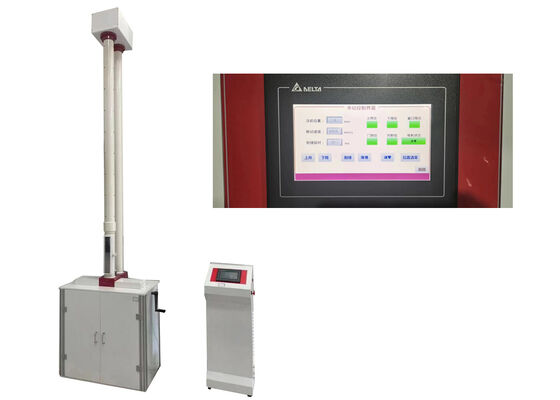

معدات اختبار المطرقة المناسبة لاختبار خصائص امتصاص الأثر ومقاومة الأثر للمنتجات الصناعية
وصف المنتج:
اختبار تأثير مقياس الانحناء للوزن عند السقوط للأنابيب البلاستيكية مصمم وفقاً الكامل للمعايير ISO 4422 و ISO 3127ومعايير ASTM D2444 تم تصميمها خصيصا لتقييم مقاومة الاصطدام الخارجي للأنابيب الحرارية ذات المقطع العرضي الدائريوفقاً لبروتوكولات الاختبار الموحدة test specimens are subjected to impact from a falling striker (of predefined mass and geometric configuration) that is dropped from a known height onto designated positions along the specimen’s circumference.
وبالإضافة إلى اختبار العينات الفردية، يسمح الجهاز بتقدير إحصائي لمعدل فشل الصدمة الحقيقي لمجموعة الإنتاج بأكملها أو سلسلة إنتاج الطحن،توفير بيانات حاسمة لمراقبة الجودة، قبول المجموعة، وتحسين العملية في تصنيع الأنابيب البلاستيكية.
هيكل المنتج:

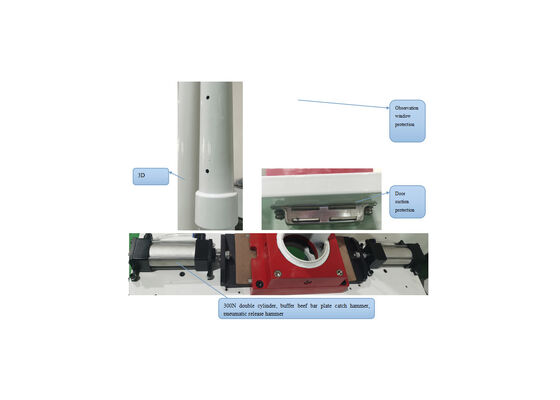

آلية احتجاز مكافحة الارتداد
يتم تجهيز جهاز الاختبار بجهاز مكافحة الارتداد المخصص الذي يحقق نسبة نجاح في التقاط 100٪ ، مما يلغي التأثيرات الثانوية غير الصحيحة لبيانات الاختبار الدقيقة.إنه يدمج نظام خدمة التيار المتردد المستورد من الدرجة الأولى، الذي يوفر تحديد المواقع بدقة عالية وسرعة رفع سريعة لضمان عمليات الاختبار الفعالة والمتكررة.
تكوين ارتفاع تأثير مرن
ارتفاع الاصطدام يدعم أوضاع عمل مزدوجة:الإعداد اليدوي المحدد من قبل المستخدم (لمتطلبات الاختبار المخصصة) والمعايرة الدقيقة الآلية (لتوافق مع بروتوكولات الاختبار الموحدة)، تلبية احتياجات اختبارات الأثر الروتينية والمتخصصة.
النظام المتكامل لحماية سلامة الموظفين
المعدة مجهزة بمجموعة كاملة من مكونات حماية السلامة التلقائية، بما في ذلك باب الوصول إلى العينة القابل للقفل، والعازلات التي تحمل الصدمات، ونوافذ السلامة المقاومة للصدمات.هذا النظام يخلق بيئة اختبار آمنة ويمنع تعرض المشغل للمخاطر المحتملة خلال إجراءات الاصطدام.
معايرة ارتفاع رفع عالية الدقة
يحتوي على معايرة ارتفاع رفع أوتوماتيكية مدمجة بدقة معايرة تبلغ ± 2 ملم ، مما يضمن تسليم طاقة الاصطدام بشكل ثابت ويقضي على أخطاء نتائج الاختبار الناجمة عن انحراف الارتفاع.
تجميع المطرقة المتعددة الأشكال
باعتماد هيكل مطرقة صدمة من النوع المشترك ، يسمح الجهاز بتكوين وزن مرن من خلال إضافة أو إزالة أوزان المطرقة.هذه القدرة على التكيف يسمح لها لتلبية متطلبات الطاقة الصدمة المختلفة عبر معايير اختبار الأنابيب البلاستيكية المختلفة.
آلية مضادة للآثار الثانوية للنفط القابلة للتعديل
الجهاز الهوائي المضاد للصدمات الثانوية يدعم ضبط ضغط الهواء عند الطلب،والذي يعزز موثوقية آلية التقاط وتكييفها مع ظروف اختبار مختلفة وأنواع العينات.
هيكل دعم العينة مزدوج المسمار
يعتمد وضع العينة على نظام دعم مزدوج المسامير، والذي يوفر استقرار هيكلي استثنائي وثبات عال.هذا التصميم يضمن وضع عينات دقيقة وثابتة طوال عملية الاصطدام، وتجنب التحولات الموضعية التي قد تعرض صلاحية الاختبار للخطر.
تلبية المعايير:
ISO3127 ، ISO4422 ، BS EN744 ، BS EN1411 ، ASTM D2444 ، الخ
المعلم التقني:
| النموذج |
XJL-300D |
| درجة حرارة البيئة |
10°C-35°C |
| جودة المطرقة |
0.5kg-16kg |
| قطر المطرقة |
D25mm،D90mm،الخ |
| ارتفاع السقوط |
10mm-2000mm،خطأ≤±2mm |
| قطر العينة |
Φ16mm-Φ630mm |
| انحراف مركز الاصطدام عن مركز الجهاز |
≤2ملم |
| دعامة من نوع V |
120 درجة |
| المصدر |
220VAC ± 10% |
| مقياس الخطوط العريضة |
715mm × 700mm × 3900mm |
| الوزن الصافي |
380 كجم |
الدعم والخدمات:
نحن نقدم الدعم الفني من النهاية إلى النهاية وخدمات ما بعد البيع الكاملةمصممة لضمان الموثوقية التشغيلية المستمرة والأداء الأمثل لأنظمة الاختبار الخاصة بك طوال دورة حياتهافريقنا من المهندسين المحليين المعتمدين والمتخصصين التقنيين ذوي الخبرة يقدم إرشادات مهنية ودعم عملي يغطي التثبيت في الموقع، الصيانة الوقائية الروتينية،إصلاح الأخطاء التقنية المتقدمة، ومعايرة الدقة، وغيرها من الاحتياجات التشغيلية الحرجة. بالإضافة إلى ذلك نحن متخصصون في تطوير حلول تقنية مصممة خصيصا لتلبية سيناريوهات الاختبار الفريدة الخاصة بك، متطلبات الامتثال,أو متطلبات محددة للمشروع.
نحن ملتزمون بالدفاع عن معايير خدمة العملاء والدعم الرائدة في هذه الصناعة. فريق الدعم الفني لدينا متاح على مدار الساعة عبر قنوات اتصال متعددة (بما في ذلك الخط الساخن المخصص،البريد الإلكتروني، وبوابة التشخيص عن بعد) لمعالجة أي استفسارات أو مشاكل تقنية أو مخاوف خدمة قد تواجهها على الفور ، مما يقلل من وقت التوقف عن الاختبار ويزيد من استخدام المعدات.
لمعرفة المزيد عن حزم الخدمات الخاصة بنا أو لجدولة استشارة شخصية مع فريقنا الفني، لا تتردد في الاتصال بنا في أقرب وقت مناسب لك.
التعبئة والشحن:
وسيتم تعبئة معدات اختبار مطرقة السقوط في صناديق خشبية معززة من الدرجة التصدير للنقلوالأضرار الخارجية أثناء الشحن المحلي والدولييتم تكوين كل صندوق مع وحدة الاختبار الأساسية، دليل تشغيل وصيانة شاملة، المكونات المساعدة المخصصة،وقطع الغيار الأساسية جميعها مغطاة بمواد مسدسة مضادة للصدمات لضمان سلامة المكونات الدقيقةبالإضافة إلى ذلك، يتم وضع علامة واضحة على كل صندوق مع اسم المعدات، ورقم النموذج، ورقم التسلسلي، وعلامات التعامل الموحدة (مثل،.
لتوصيل غير مسدود عبر الحدود، نحن نقدم مجموعة كاملة من الوثائق المتوافقة مع الجمارك، بما في ذلك الفاتورة التجارية، قائمة التعبئة التفصيلية، شهادة الامتثال (حيثما ينطبق ذلك) ،وجميع الأوراق الإلزامية الأخرى المطلوبة للشحن الدولييتم احتساب تكاليف الشحن بناءً على العديد من العوامل الرئيسية ، بما في ذلك منطقة الوجهة ، وطريقة الشحن (شحن البحر / الشحن الجوي) ، والحجم / الوزن الإجمالي للشحنة ،مع عرض عرض شفاف متاح عند الطلب.
الأسئلة الشائعة:
-
س1: ما هي معدات اختبار مطرقة السقوط، ومن يصنعها؟
ج1: أجهزة اختبار مطرقة السقط هي جهاز اختبار أداء تأثير متخصص تم تصميمه وتصنيعه من قبل JHH في بكين ، الصين.وظيفتها الأساسية هي تقييم كمية لمقاومة الصدمة للمواد والمكونات المختلفة تحت الأحمال الديناميكية المسيطرة للصدمة.
س2: ما هو الغرض الرئيسي من معدات اختبار مطرقة السقوط في مراقبة الجودة الصناعية؟
A2: الهدف الأساسي لهذه المعدات هو قياس مقاومة الصدمة للمعايير المستهدفة بدقة.تمكين المصنعين من إجراء التحقق الصارم من جودة المنتجات والتحقق من أدائها، وبالتالي ضمان الامتثال لمعايير الجودة الصناعية ومتطلبات سلامة التطبيق.
السؤال 3: ما هي المنتجات والمواد المطبقة للاختبار مع معدات اختبار مطرقة السقوط؟
A3: مناسبة على نطاق واسع لاختبار مقاومة الصدمة لمجموعة متنوعة من الأنابيب ، بما في ذلك أنابيب إمدادات المياه PVC-U ، وأنابيب الصرف الصحي ، وأنابيب إمدادات المياه منخفضة الضغط ، وأنابيب نقل منخفضة الضغط ،أنابيب رغوة ذات طبقة قلبية، الأنابيب المموجة ذات الجدران المزدوجة ، وأنابيب إمدادات المياه PE. بالإضافة إلى ذلك ، فهي متوافقة مع الأوراق البلاستيكية الصلبة الصلبة لتقييم أداء المواد.
السؤال 4: ما هو مستوى دقة الاختبار العام لمعدات اختبار مطرقة السقوط؟
A4: يمتلك الجهاز دقة معايير الاختبار الشاملة تصل إلى 0.5٪ ، مما يضمن بيانات اختبار الأثر الموثوقة للغاية والمتكررة لتحليل جودة المنتج وتقييم الامتثال.
س5: ما هي أقصى قدرة طاقة الاصطدام لمعدات اختبار مطرقة السقوط؟
A5: يحتوي المعدات على طاقة اختبار الصدمة القصوى 300J.الذي يغطي متطلبات اختبار مقاومة الصدمة لمعظم الأنابيب غير المعدنية من الصف الصناعي والصفائح البلاستيكية في سيناريوهات التطبيقات السائدة.
