معدات اختبار المطرقة الهبوطية التي توفر تنوعًا في اختبار مختلف أشكال وأحجام العينات في ظل ظروف خاضعة للرقابة
تم تصميم اختبار تأثير مطرقة الهدر / اختبار الدموع للوزن الهدر خصيصًا لإجراء اختبارات تأثير على الأنابيب البلاستيكية والصفائح المعدنية ومنتجاتها النهائية.الغرض الرئيسي منه هو تقييم وتحديد خصائص مقاومة الصدمات لهذه المواد بدقة، توفر دعمًا موثوقًا للبيانات لمراقبة جودة المواد والتحقق من صحة أداء المنتج.

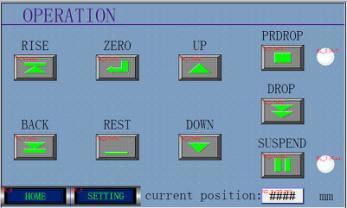

يستخدم نظام التحكم في الجهاز تقنية التحكم الرقمية المتقدمة ، مما يتيح ضبط المعلمات الدقيقة ، والإعداد الصفري التلقائي ، ورفع و إسقاط المطرقة الآلي.وهي مجهزة بآلية مضادة للصدمة الثانوية، مما يمنع بشكل فعال الاصطدامات الثانوية غير المقصودة أثناء عملية الاختبار، مما يضمن دقة نتائج الاختبار ويعزز سلامة التشغيل.
هيكل المنتج ومبدأ العمل
تكوين المكونات الأساسية
- مقاعد العمل
- آلية منع التأثير الثانوي
- أنبوب الدعم
- أنبوب دليل
- جسد المطرقة
- تجميع كتلة V
- آلية مطرقة أوتوماتيكية
- خفض
- صندوق التحكم الكهربائي
- دعامة الدعم
مبدأ العمل
يتم تثبيت حامل مطرقة داخل أنبوب الدليل. مدفوعا بمحرك وخاضع للخفض ، يرفع حامل جسم المطرقة إلى ارتفاع الاختبار المحدد مسبقًا.تنشيط مفتاح الزناد انخفاض يطلق على جسم المطرقة للوقوع بحرية داخل أنبوب الدليل وضرب العينة اختبار، وبالتالي تحقيق أهداف اختبار الأثر.
حساب طاقة التأثير ومنع التأثير الثانوي
طاقة الاصطدام يمكن حسابها بدقة بناء على وزن جسم المطرقة و ارتفاع السقوط المحدد مسبقاًالجهاز يمنع جسم المطرقة من الارتداد وتسبب تأثير ثانويمجهزة بتكنولوجيا التحكم في الاستشعار الضوئي الكهربائي، يكتشف النظام جسم المطرقة الارتداد في الوقت الفعلي ويؤدي آلية الوقاية من الاصطدام الثانوية لضغط المطرقة بسرعة.هذا التصميم يلغي بشكل فعال خطر الاصطدام الثانوي، مما يضمن دقة وموثوقية نتائج الاختبار.
آلية تعديل تجمع الكتلة V
يتم تركيب مجموعة V-block تحت مكتب العمل ، مع اثنين من قضبان التوجيه مثبتة على جانبيها. تدور العجلة اليدوية تدفع الارتفاع الرأسي لمجموعة V-block ،يسمح بتحديد موقع عينات الاختبار بدقة بأحجام وأشكال مختلفة.
المعلمات التقنية
| المعلم |
المواصفات |
| النموذج |
XJL-300D |
| درجة حرارة البيئة |
10°C-35°C |
| جودة المطرقة |
0.5كغ-15كغ |
| قطر المطرقة |
D25mm، D90mm |
| ارتفاع السقوط |
50mm-2000mm، الخطأ≤±2mm |
| قطر العينة |
Φ10mm-Φ450mm |
| انحراف مركز الاصطدام عن مركز الجهاز |
≤2ملم |
| دعامة من نوع V |
120 درجة |
| مصدر الطاقة |
220VAC ± 10% |
| مقياس الخطوط العريضة |
730mm × 700mm × 3650mm |
| الوزن الصافي |
300 كجم |
الدعم والخدمات
نحن نقدم الدعم الفني من النهاية إلى النهاية وخدمات ما بعد البيع المهنية لمعدات اختبار مطرقة الساقط لدينا.فريقنا من المهندسين والفنيين المعتمدين يقدم خبرة متخصصة تغطي التثبيت في الموقع، الصيانة الوقائية المجدولة، وإصلاح الأخطاء السريع، والمعايرة الدقيقة، وغيرها من الخدمات ذات القيمة المضافة.نحن نقدم أيضا حلول مخصصة هندسية لتلبية متطلبات الاختبار الفريدة والسيناريوهات التطبيقية.
نحن ملتزمون بتقديم خدمة العملاء الرائدة في الصناعة والدعم التقني فريق الدعم المهني لدينا متاح على مدار الساعة 24 ساعة في اليوموتأكد من تشغيل معداتك دون انقطاع.
للحصول على مزيد من التفاصيل أو استشارات شخصية، يرجى الشعور بالحرية في الاتصال بنا في أقرب وقت مناسب لك.
التعبئة والشحن
وسيتم تعبئة معدات اختبار مطرقة السقوط في صناديق خشبية صلبة من الدرجة التصدير لضمان الحماية القصوى أثناء النقل.كتيبات تشغيل وصيانة مفصلة، فضلا عن جميع قطع الغيار والاكسسوارات ذات الصلة اللازمة للتركيب في الموقع والتشغيل الأولي.
سيتم وضع ملصقات شحن واضحة بشكل واضح على الخارج من كل صندوق، مع تحديد اسم المعدات، ورقم الطراز، ورقم تسلسلي فريد من أجل تسهيل التعرف عليها،إدارة المخزون، وإجراءات التخليص الجمركي.
سيتم إعداد مجموعة كاملة من وثائق الشحن لمرافقتها، بما في ذلك الفواتير التجارية، وقوائم التعبئة التفصيلية،وكل الأوراق الإضافية المطلوبة للشحن الدولي (e(مثل استمارات الإعلانات الجمركية).
يتم حساب تكلفة الشحن بناءً على وجهة التسليم النهائية وطريقة الشحن المختارة (على سبيل المثال، الشحن البحري، الشحن الجوي) ، مع توفير أسعار شفافة قبل تأكيد الطلب.
الأسئلة الشائعة
س1: ما هي معدات اختبار المطرقة؟
معدات اختبار مطرقة هبوط هي أداة اختبار تأثير دقة تصنعها شركة JHH ، مع قاعدة إنتاجها تقع في بكين ، الصين.وهي مصممة خصيصا لتحديد مقاومة الصدمة للمواد والمنتجات النهائية.
س2: ما هو الغرض من معدات اختبار مطرقة السقوط؟
الغرض الأساسي من معدات اختبار مطرقة السقوط هذه هو تقييم مقاومة الصدمة للمواد والمنتجات المستهدفة بدقة.هذه العملية الاختبارية الحاسمة تثبت الامتثال لمعايير الجودة الصناعية، وضمان سلامة الهيكل والموثوقية التشغيلية للمنتجات التي تم اختبارها في سيناريوهات الخدمة الحقيقية.
س3: ما هي المنتجات التي يمكن استخدام معدات اختبار مطرقة السقوط؟
تم تصميم هذه المعدات في المقام الأول لاختبار مقاومة الصدمة لمجموعة واسعة من منتجات الأنابيب ، بما في ذلك أنابيب إمدادات المياه من PVC-U ، وأنابيب الصرف الصحي ، وأنابيب إمدادات المياه منخفضة الضغط ،أنابيب نقل منخفضة الضغط، أنابيب الرغوة ذات الطبقة الأساسية ، الأنابيب المموجة ذات الجدران المزدوجة ، وأنابيب إمدادات المياه PE. وهي مناسبة أيضًا لتقييم أداء الأوراق البلاستيكية الصلبة.
س4: ما هو دقة معدات اختبار مطرقة السقوط؟
يمتلك معدات اختبار مطرقة السقوط دقة قياس عالية تصل إلى 0.5٪ ، مما يضمن بيانات اختبار دقيقة ومتكررة لمراقبة الجودة وتطبيقات البحث والتطوير.
س5: ما هي القوة الاختبارية القصوى لمعدات اختبار مطرقة الساقطة؟
يحتوي معدات اختبار مطرقة السقوط على أقصى طاقة اختبار من 300 جول (300J).
