| تجانس درجة الحرارة: | ±0.5 درجة مئوية | وضع العرض: | شاشة عرض تعمل باللمس |
|---|---|---|---|
| سرعة التدفق: | >0.9 م/ث | عدد الدورات: | أي عدد من المرات من 0 إلى 100000 |
| دقة التحكم في درجة الحرارة: | ضبط القيمة ±0.5 درجة مئوية | اسم المنتج: | CHW-63M آلة اختبار دوران الماء البارد والساخن لنظام الأنابيب البلاستيكية |
| طريقة التحكم: | التحكم PLC | نطاق التحكم في درجة الحرارة: | 20 درجة مئوية إلى درجة حرارة الغرفة (درجة حرارة الغرفة> 20 درجة مئوية) |
| إبراز: | آلة اختبار الأنابيب البلاستيكية,معدات اختبار تدفق الماء البارد,جهاز اختبار نظام أنابيب المياه الساخنة |
||

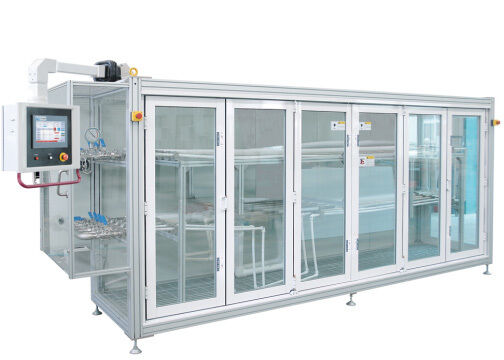

آلة اختبار دوران المياه الباردة والساخنة لنظام أنابيب البلاستيك CHW-63M
ملخص:
1. تم تصميم آلة اختبار دوران المياه الساخنة والباردة من سلسلة CHW لتقييم أنظمة الأنابيب المكونة من أنابيب ووصلات بلاستيكية مختلفة مجمعة وفقًا للمواصفات القياسية. يخضع النظام الأنابيب لضغط داخلي محدد أثناء تعرضه لدورات درجة حرارة متناوبة بين الظروف الباردة والساخنة على مدى فترة زمنية محددة مسبقًا. عند اكتمال دورات الاختبار المطلوبة، يقوم الجهاز بفحص الأنابيب والوصلات بحثًا عن عيوب التسرب أو التمزق.
2. هذا الاختبار هو اختبار استقرار طويل الأمد؛ تتطلب مجموعة من عينات نظام أنابيب البلاستيك 5000 دورة من الماء الساخن والبارد، مع استمرار كل دورة لمدة 30 دقيقة (15 دقيقة ماء بارد تليها 15 دقيقة ماء ساخن). لذلك، يجب أن يضمن الاختبار التشغيل الموثوق به على المدى الطويل والأداء المستقر. تم تصنيع آلة الاختبار هذه خصيصًا من قبل شركتنا لعلامة تجارية أوروبية مرموقة بما يتوافق مع المعايير الفنية الأوروبية، ولم تظهر أي مشاكل فنية أو جودة خلال سنوات الاستخدام في جميع أنحاء أوروبا.

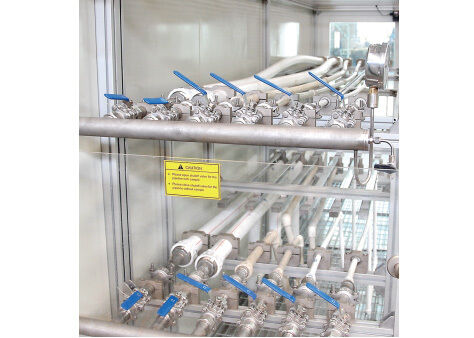

3. يتكون هذا الجهاز بشكل أساسي من عدة مكونات رئيسية: وحدة تنفيذ تبادل المياه الباردة، ووحدة تنفيذ تبادل المياه الساخنة، وغرفة العينة، ومبرد صناعي. يتميز بتصميم جذاب، وهيكل معياري، وتكنولوجيا متقدمة، وأداء مستقر، وجودة موثوقة، وتشغيل سهل الاستخدام.
ميزات الجهاز:
1. هيكل مفتوح: توجد المياه ذات درجة الحرارة العالية والضغط العالي فقط داخل العينة والأنابيب المتصلة بها؛ يتميز الجهاز بتصميم حاوية بضغط جوي، مع تشغيل جميع أنابيب الدوران الأخرى بضغط جوي. تعمل المكونات مثل أجسام الصمامات والمستشعرات في ظروف ضغط طبيعية، مما يضمن التشغيل الموثوق به للجهاز على المدى الطويل. تم منح هذا التصميم براءة اختراع تقنية.
2. تحكم كامل بالحلقة المغلقة: يستخدم الجهاز نظام تحكم رقمي مستورد بالكامل يوفر تنظيمًا بالحلقة المغلقة للضغط الداخلي في نظام أنابيب الاختبار. أثناء التشغيل، يقوم نظام التحكم تلقائيًا بضبط مضخة الدوران الرئيسية وصمامات التحكم بناءً على معلمات مثل درجة حرارة السائل، ووقت التشغيل، ومعدل تدفق الأنابيب للحفاظ على ضغط داخلي ثابت في جميع أنحاء النظام، مما يضمن عدم حدوث مطرقة مائية حتى أثناء تدفقات المياه الساخنة والباردة المتناوبة - متجاوزًا متطلبات المعايير الوطنية.
3. تبديل ذكي: يقوم نظام التحكم تلقائيًا بالضبط بناءً على درجات حرارة مياه الدخول والخروج لأنابيب العينة، ومستويات السائل في خزانات المياه الباردة والساخنة، ومدة التبديل بين الأوضاع الباردة والساخنة. يقوم بتشغيل صمامات الإرجاع لكلا الخزانين بذكاء لضمان عودة معظم المياه الباردة إلى الخزان البارد أثناء تبديل الدورة، مع بقاء تقلبات درجة الحرارة بين الخزانين أقل من 3 درجات مئوية، مما يؤدي إلى استهلاك منخفض للطاقة أثناء تشغيل النظام.
4. تشغيل منخفض الضوضاء: تم تجهيز أنبوب الاختبار بوحدة تحكم في تدفق المياه مصممة بشكل مستقل من قبل شركتنا، مما يقلل بشكل كبير من الضوضاء الناتجة عن تآكل تدفق المياه عالي السرعة.
5. نظام التبريد: يستخدم مبردات صناعية مستوردة كمصدر للبرودة منخفضة الحرارة، ويستخدم التبريد بالماء إلى الماء لتعزيز كفاءة التبريد وضمان عمل الضاغط بأداء أمثل، وبالتالي تحسين كفاءة التبريد وإطالة عمر خدمة المبردات الصناعية بشكل كبير.
تلبية المعايير:
|
رقم المعيار |
اسم المعيار |
|
ISO 10508 |
اللوائح ذات الصلة للأنابيب والوصلات البلاستيكية الحرارية المستخدمة في أنظمة المياه الساخنة والباردة |
|
ISO 19893 |
أنظمة أنابيب البلاستيك - أنابيب ووصلات البلاستيك الحراري للمياه الساخنة والباردة - طريقة اختبار مقاومة التجميعات المثبتة لدورات درجة الحرارة |
|
.GB/T 19993-2005
|
طريقة اختبار الدورة الحرارية لأنظمة أنابيب إمدادات المياه والصرف الصحي البلاستيكية بالذوبان الساخن وأنظمة وصلات الأنابيب |
|
GB/T 18997.1-2003 |
أنابيب الضغط المركبة من الألومنيوم والبلاستيك - الجزء 1: أنابيب الألومنيوم والبلاستيك مع لحام تراكب أنبوب الألومنيوم |
|
GB/T 18997.2-2003 |
أنابيب الضغط المركبة من الألومنيوم والبلاستيك - الجزء 2: أنابيب الألومنيوم والبلاستيك الملحومة بالوصلات |
|
GB/T 18742.2-2002 |
أنظمة أنابيب البولي بروبلين للمياه الساخنة والباردة - الجزء 2: مواد الأنابيب |
|
GB/T 18742.3-2002 |
أنظمة أنابيب البولي بروبلين للمياه الساخنة والباردة الجزء 3: الوصلات |
|
GB/T 18992.2-2003 |
أنظمة المياه الساخنة والباردة باستخدام مواد أنابيب البولي إيثيلين المتشابك (PE-X) - الجزء 2: مواد الأنابيب |
|
GB/T 18993.2-2003 |
أنظمة أنابيب البولي فينيل كلوريد المكلور (PVC-C) للمياه الساخنة والباردة - الجزء 2: مواد الأنابيب |
|
GB/T 18993.3-2003 |
أنظمة أنابيب البولي فينيل كلوريد المكلور (PVC-C) للمياه الساخنة والباردة - الجزء 3: الوصلات |
|
GB/T 18991-2003 |
أنابيب ووصلات بلاستيكية حرارية لأنظمة المياه الساخنة والباردة |
المعلمة الفنية:
|
المشروع |
المؤشر |
|
|
الضغط |
نطاق التحكم |
0.40 ميجا باسكال ~ 1.20 ميجا باسكال |
|
دقة التحكم |
القيمة المحددة ± 0.02 ميجا باسكال (بما في ذلك عملية التبديل من البارد إلى الساخن) |
|
|
محطات الاختبار |
1-6 |
|
|
الحد الأقصى لمساحة المقطع العرضي المقاسة الإجمالية |
6200 مم² (2 × φ63)؛ يمكن تخصيصها حسب الطلب. |
|
|
وقت الدوران لكل من الماء الساخن والبارد |
أي إعداد بين 600 ثانية و 1800 ثانية |
|
|
الوقت للماء الساخن والبارد المتناوب |
≤ 60 ثانية |
|
|
عدد الدورات |
أي عدد من المرات من 0 إلى 100,000 |
|
|
الحد الأقصى لطول قسم الأنبوب المستقيم في العينة |
3700 مم |
|
|
وضع العرض |
شاشة تعمل باللمس |
|
|
طريقة التحكم |
تحكم PLC |
|
|
سرعة التدفق |
> 0.9 م/ث |
|
|
مصادر المياه |
جودة المياه |
ماء نقي، ماء منزوع الأيونات، أو ماء منعم |
|
ضغط إمداد المياه التلقائي |
> 0.05 ميجا باسكال |
|
|
خطأ قراءة عرض درجة الحرارة |
± 0.2 درجة مئوية |
|
|
فرق درجة الحرارة بين مدخل ومخرج العينة |
< 2 درجة مئوية |
|
|
خزان تخزين المياه الباردة |
نطاق التحكم في درجة الحرارة |
20 درجة مئوية إلى درجة حرارة الغرفة (درجة حرارة الغرفة > 20 درجة مئوية) |
|
دقة التحكم في درجة الحرارة |
القيمة المحددة ± 0.5 درجة مئوية |
|
|
تجانس درجة الحرارة |
± 0.5 درجة مئوية |
|
|
خزان المياه الساخنة |
نطاق التحكم في درجة الحرارة |
درجة حرارة الغرفة إلى 95 درجة مئوية |
|
دقة التحكم في درجة الحرارة |
القيمة المحددة ± 0.5 درجة مئوية |
|
|
تجانس درجة الحرارة |
± 0.5 درجة مئوية |
|
|
المصدر |
380 (1-15٪) فولت تيار متردد ~ 380 (1+10٪) فولت تيار متردد 50 هرتز 25 كيلو واط |
|
|
البعد الخارجي |
طول 5200 مم × عرض 3200 مم × ارتفاع 2100 مم |
|
|
حجم التركيب |
طول 6000 مم × عرض 4000 مم × ارتفاع 3000 مم |
|
|
الوزن الإجمالي |
3210 كجم |
|
