تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | معدات اختبار الأنابيب لإجراء اختبار دورة الضغط ودرجة الحرارة على المدى الطويل على أنظمة الأنابيب الب | تجانس درجة الحرارة: | ±0.5 درجة مئوية |
|---|---|---|---|
| وضع العرض: | شاشة عرض تعمل باللمس | سرعة التدفق: | >0.9 م/ث |
| عدد الدورات: | أي عدد من المرات من 0 إلى 100000 | دقة التحكم في درجة الحرارة: | ضبط القيمة ±0.5 درجة مئوية |
| طريقة التحكم: | التحكم PLC | نطاق التحكم في درجة الحرارة: | 20 درجة مئوية إلى درجة حرارة الغرفة (درجة حرارة الغرفة> 20 درجة مئوية) |
| إبراز: | معدات اختبار الأنابيب للأنظمة البلاستيكية,معدات اختبار دورات الضغط طويلة الأمد,اختبار دورات درجة الحرارة لتركيبات الأنابيب |
||

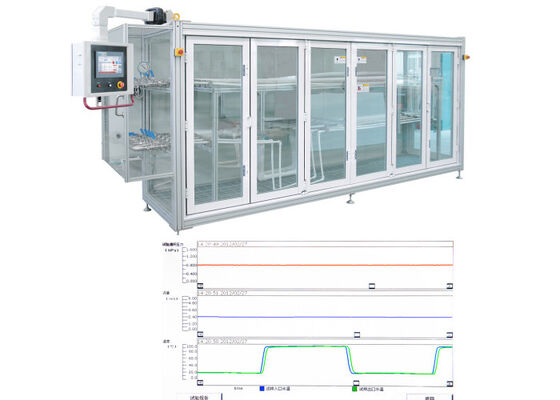

جهاز اختبار دوران الماء الساخن والبارد من سلسلة CHW
يقوم نظام الاختبار المتخصص هذا بتقييم أداء أنظمة ووصلات الأنابيب البلاستيكية وفقًا لمواصفات قياسية صارمة. تقوم المعدات بتطبيق ضغط داخلي محدد مسبقًا على عينات الأنابيب مع تعريضها لدورات متناوبة من درجات الحرارة الباردة والساخنة على مدى فترة اختبار محددة مسبقًا. بعد إكمال دورات الاختبار المطلوبة، يتحقق النظام مما إذا كانت الأنابيب والوصلات المختبرة تظهر عيوب تسرب أو تمزق.
إجراء الاختبار: يتطلب التحقق من الاستقرار طويل الأمد هذا 5000 دورة دوران للماء الساخن والبارد لكل عينة نظام أنابيب بلاستيكية. تستغرق كل دورة 30 دقيقة (15 دقيقة دوران ماء بارد تليها 15 دقيقة دوران ماء ساخن)، مما يتطلب تشغيلًا مستمرًا موثوقًا به على المدى الطويل وأداءً مستقرًا ومتسقًا من معدات الاختبار.
تم تصنيع آلة الاختبار هذه حسب الطلب بالامتثال الكامل للمواصفات الفنية الأوروبية لعلامة تجارية أوروبية مرموقة وأظهرت صفر أخطاء فنية أو جودة على مدار سنوات من التشغيل العملي في الأسواق الأوروبية.

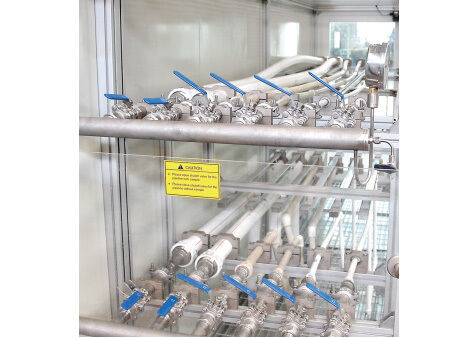

مكونات النظام: تتكون الأداة من أربعة مكونات وظيفية أساسية: وحدة تنفيذ تبادل الماء البارد، وحدة تنفيذ تبادل الماء الساخن، غرفة اختبار العينات، ومبرد صناعي. يتميز بتصميم مظهر أنيق، وهيكل معياري، وتقنية تحكم متطورة، وأداء تشغيل مستقر، وجودة موثوقة، وتشغيل بديهي وسهل الاستخدام.
| رقم المعيار | اسم المعيار |
|---|---|
| ISO 10508 | اللوائح ذات الصلة للأنابيب والوصلات الحرارية البلاستيكية المستخدمة في أنظمة الماء الساخن والبارد |
| ISO 19893 | أنظمة الأنابيب البلاستيكية - الأنابيب والوصلات الحرارية البلاستيكية للماء الساخن والبارد - طريقة اختبار مقاومة التجميعات المثبتة لدورات درجة الحرارة |
| GB/T 19993-2005 | طريقة اختبار الدورة الحرارية لأنظمة أنابيب إمدادات المياه والصرف الصحي البلاستيكية بالذوبان الساخن وأنظمة وصلات الأنابيب |
| GB/T 18997.1-2003 | أنبوب الضغط المركب من الألومنيوم والبلاستيك - الجزء 1: أنبوب الألومنيوم والبلاستيك مع لحام تراكب لأنبوب الألومنيوم |
| GB/T 18997.2-2003 | أنبوب الضغط المركب من الألومنيوم والبلاستيك - الجزء 2: أنبوب الألومنيوم والبلاستيك الملحوم بمفصل أنبوب الألومنيوم |
| GB/T 18742.2-2002 | أنظمة أنابيب البولي بروبلين للماء الساخن والبارد - الجزء 2: مواد الأنابيب |
| GB/T 18742.3-2002 | أنظمة أنابيب البولي بروبلين للماء الساخن والبارد الجزء 3: الوصلات |
| GB/T 18992.2-2003 | أنظمة الماء الساخن والبارد باستخدام مواد أنابيب البولي إيثيلين المتشابك (PE-X) - الجزء 2: مواد الأنابيب |
| GB/T 18993.2-2003 | أنظمة أنابيب البولي فينيل كلوريد المكلور (PVC-C) للماء الساخن والبارد - الجزء 2: مواد الأنابيب |
| GB/T 18993.3-2003 | أنظمة أنابيب البولي فينيل كلوريد المكلور (PVC-C) للماء الساخن والبارد - الجزء 3: الوصلات |
| GB/T 18991-2003 | الأنابيب والوصلات البلاستيكية الحرارية لأنظمة الماء الساخن والبارد |
| المشروع | المؤشر |
|---|---|
| نطاق التحكم في الضغط | 0.40 ميجا باسكال ~ 1.20 ميجا باسكال |
| دقة التحكم | القيمة المحددة ± 0.02 ميجا باسكال (بما في ذلك عملية التبديل من البارد إلى الساخن) |
| محطات الاختبار | 1-6 |
| الحد الأقصى لمساحة المقطع العرضي المقاسة الإجمالية | 6200 مم² (2 × φ63)؛ يمكن تخصيصها حسب الطلب |
| وقت الدوران لكل من الماء الساخن والبارد | أي إعداد بين 600 ثانية و 1800 ثانية |
| الوقت للتبديل بين الماء الساخن والبارد | ≤ 60 ثانية |
| عدد الدورات | أي عدد من المرات من 0 إلى 100,000 |
| الحد الأقصى لطول قسم الأنبوب المستقيم في العينة | 3700 مم |
| وضع العرض | شاشة تعمل باللمس |
| طريقة التحكم | تحكم PLC |
| سرعة التدفق | > 0.9 م/ث |
| جودة المياه | ماء نقي، ماء منزوع الأيونات، أو ماء معالج |
| ضغط إمداد المياه التلقائي | > 0.05 ميجا باسكال |
| خطأ قراءة عرض درجة الحرارة | ± 0.2 درجة مئوية |
| فرق درجة الحرارة بين مدخل ومخرج العينة | < 2 درجة مئوية |
| نطاق التحكم في درجة حرارة خزان تخزين الماء البارد | 20 درجة مئوية إلى درجة حرارة الغرفة (درجة حرارة الغرفة > 20 درجة مئوية) |
| دقة التحكم في درجة حرارة الماء البارد | القيمة المحددة ± 0.5 درجة مئوية |
| تجانس درجة حرارة الماء البارد | ± 0.5 درجة مئوية |
| نطاق التحكم في درجة حرارة خزان الماء الساخن | درجة حرارة الغرفة إلى 95 درجة مئوية |
| دقة التحكم في درجة حرارة الماء الساخن | القيمة المحددة ± 0.5 درجة مئوية |
| تجانس درجة حرارة الماء الساخن | ± 0.5 درجة مئوية |
| مصدر الطاقة | 380 (1-15٪) فولت تيار متردد ~ 380 (1+10٪) فولت تيار متردد 50 هرتز 25 كيلو واط |
| أبعاد المخطط | طول 5200 مم × عرض 3200 مم × ارتفاع 2100 مم |
| حجم التركيب | طول 6000 مم × عرض 4000 مم × ارتفاع 3000 مم |
| الوزن الإجمالي | 3210 كجم |
| الاسم | الكمية |
|---|---|
| كمبيوتر صناعي بشاشة تعمل باللمس | 1 وحدة |
| خزان تخزين الماء البارد | 1 وحدة |
| خزان الماء الساخن | 1 وحدة |
| غرفة الاختبار | 1 مجموعة |
| جهاز التحميل المسبق | 6 مجموعات |
| مضخة طرد مركزي متعددة المراحل | 1 مجموعة |
| صمام الملف اللولبي الهوائي | 4 |
| مضخة خطية | 1 مجموعة |
| تركيبات - نصف حلقة 63.5 | 1 مجموعة |
| تركيبات - نصف حلقة 60.3 | 1 مجموعة |
| تركيبات - نصف حلقة 54 | 1 مجموعة |
| تركيبات - نصف حلقة 40 | 1 مجموعة |
| تركيبات - نصف حلقة 35 | 1 مجموعة |
| تركيبات - نصف حلقة 28 | 1 مجموعة |
| تركيبات - نصف حلقة 22 | 1 مجموعة |
| تركيبات - نصف حلقة 18 | 1 مجموعة |
| تركيبات - نصف حلقة 15 | 1 مجموعة |
