معدات اختبار الأنابيب لتسهيل اختبار دورة الضغط ودرجة الحرارة على المدى الطويل على أنظمة الأنابيب البلاستيكية وتركيباتها

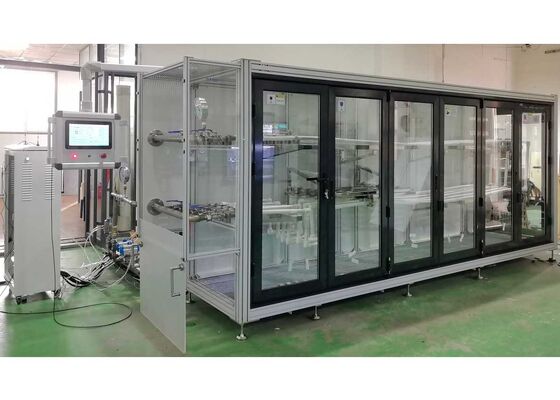

صورة كبيرة : معدات اختبار الأنابيب لتسهيل اختبار دورة الضغط ودرجة الحرارة على المدى الطويل على أنظمة الأنابيب البلاستيكية وتركيباتها

تفاصيل المنتج:

مكان المنشأ:	بكين، الصين
اسم العلامة التجارية:	JINHAIHU
إصدار الشهادات:	ISO9001, CE
رقم الموديل:	CHW-63M

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
تفاصيل التغليف:	حالات خشبية التصدير القياسية
وقت التسليم:	10 ~ 15 يوم عمل
شروط الدفع:	خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:	20 مجموعات شهريا

مفصلة وصف المنتج

اسم المنتج:	معدات اختبار الأنابيب لتسهيل اختبار دورة الضغط ودرجة الحرارة على المدى الطويل على أنظمة الأنابيب الب	عدد الدورات:	أي عدد من المرات من 0 إلى 100000
تجانس درجة الحرارة:	±0.5 درجة مئوية	سرعة التدفق:	>0.9 م/ث
طريقة التحكم:	التحكم PLC	دقة التحكم في درجة الحرارة:	ضبط القيمة ±0.5 درجة مئوية
نطاق التحكم في درجة الحرارة:	20 درجة مئوية إلى درجة حرارة الغرفة (درجة حرارة الغرفة> 20 درجة مئوية)	وضع العرض:	شاشة عرض تعمل باللمس
إبراز:	معدات اختبار الأنابيب للأنظمة البلاستيكية , معدات اختبار دورة الضغط للأنابيب , معدات اختبار درجة الحرارة لمكونات الأنابيب

معدات اختبار الأنابيب لاختبار دورة الضغط والحرارة طويلة الأجل

تم تصميم نظام الاختبار المتخصص هذا لتقييم متانة أنظمة الأنابيب البلاستيكية والأدوات، التي تم تجميعها وفقًا للمواصفات القياسية.يطبق النظام ضغطًا داخليًا محددًا مسبقًا أثناء تعريض العينات لظروف درجة حرارة باردة وحارة دورية خلال فترات الاختبار المبرمجةعند الانتهاء من دورات الاختبار، يقوم النظام تلقائيًا بفحص الأنابيب والإضافات بحثًا عن عيوب تسرب أو تمزق.

لمحة عامة عن بروتوكول الاختبار

يتطلب هذا التحقق من المدى الطويل من الصمود 5000 دورة تدوير المياه الساخنة والباردة لكل مجموعة من العينات،مع كل دورة تستمر 30 دقيقة (15 دقيقة بالماء البارد تليها 15 دقيقة بالماء الساخن)يضمن المعدات تشغيلًا موثوقًا طويل الأمد دون انقطاع واستقرار أداء ثابت.هذه الآلة قد أظهرت صفر عيوب فنية أو جودة خلال سنوات من التشغيل.

تكوين النظام

يتكون الجهاز من أربع وحدات وظيفية أساسية: وحدة تنفيذ تبادل المياه الباردة، وحدة تنفيذ تبادل المياه الساخنة، وغرفة اختبار العينات، ومبرد المياه الصناعي.الميزات تشمل التصميم الخارجي الناعم، الإطار الهيكلي الوحدوي، تكنولوجيا التحكم المتقدمة، أداء التشغيل الثابت، الجودة الموثوقة، والتشغيل سهلة وسهلة الاستخدام.

خصائص الأداة

تصميم الهيكل المفتوح المحمي ببراءة اختراع:يدور الماء عالي الحرارة وذو الضغط العالي حصراً داخل عينات الاختبار والأنابيب المخصصة للاتصال.المعدات تستخدم تصميم وعاء الضغط الجوي مع أنابيب الدورة الدموية الأخرى التي تعمل تحت الضغط الجوي القياسي، وضمان التشغيل الموثوقة على المدى الطويل.
نظام تحكم مغلق كامل:يستخدم نظام التحكم الرقمي المستورد بالكامل يوفر ضبط دقيق للضغط الداخلي في حلقة مغلقة.ينظم تلقائيًا مضخة الدورة الدموية الرئيسية وصمامات التحكم بناءً على مؤشرات الوقت الحقيقي بما في ذلك درجة حرارة السائل، مدة التشغيل، وسرعة تدفق الأنابيب.
نظام التبديل الذكي للدورة:نظام التحكم يقوم تلقائيًا بتعديل حالة التشغيل بناءً على مراقبة درجات حرارة المياه في المدخل / المخرج ، ومستويات السائل في الخزان ، وفترات التبديل.يضمن أن يظل اختلاف درجة الحرارة بين الخزانات أقل من 3 درجة مئوية لاستهلاك طاقة منخفض للغاية.
تصميم التشغيل منخفض الضوضاء:مجهزة بجهاز تحكم حصري لتدفق المياه الذي يقلل بشكل كبير من ضوضاء التشغيل من تدفق المياه عالي السرعة.
نظام التبريد عالي الأداء:يستخدم المبردات الصناعية المستوردة مع تكنولوجيا التبريد من الماء إلى الماء لتحسين كفاءة التبريد وتطويل عمر الخدمة.

معايير الامتثال

GB/T 18742.2-2017 أنظمة أنابيب البولي بروبلين لمرافق المياه الساخنة والباردة
GB/T 13663.2-2018 أنظمة أنابيب البولي إيثيلين (PE) لتزويد المياه
GB/T 15560-1995 طريقة اختبار مقاومة الانفجار الهيدروليكي الفوري والضغط
GB/T 6111-2018 أنابيب بلاستيكية حرارية لنقل السوائل
معيار ISO 1167-1:2006 مقاومة أنابيب البلاستيك الحراري للضغط الداخلي
معيار ISO 1167-2:2006 إعداد قطع اختبار الأنابيب
ASTM D1598 وقت فشل الأنابيب البلاستيكية تحت ضغط داخلي ثابت
ASTM D1599 مقاومة الضغط الهيدروليكي لفترة قصيرة

المعلمات التقنية

المعلم	المواصفات
نطاق تحكم الضغط	0.40 مبا ~ 1.20 مبا
دقة التحكم	القيمة المحددة ±0.02 MPa
محطات الاختبار	1-6
الحد الأقصى للمساحة الإجمالية للقطع العرضي المقاس	6200 mm2 (2 × φ63) ؛ قابلة للتخصيص
وقت الدوران (المياه الساخنة / الباردة)	600 إلى 1800
التناوب في وقت الماء الساخن والبارد	≤60s
عدد الدورات	من 0 إلى 100000
الحد الأقصى لطول قسم الأنابيب المستقيمة	3700ملم
وضع العرض	شاشة لمسة
طريقة التحكم	تحكم PLC
سرعة التدفق	> 0.9m/s
جودة المياه	المياه النقية، المياه غير المؤينة، أو المياه المرنة
ضغط إمدادات المياه التلقائية	> 0.05 مبا
خطأ قراءة عرض درجة الحرارة	±0.2°C
الفرق في درجة الحرارة (المدخل/المخرج)	<2 درجة مئوية
نطاق درجة حرارة خزان الماء البارد	20 درجة مئوية إلى درجة حرارة الغرفة
نطاق درجة حرارة خزان الماء الساخن	درجة حرارة الغرفة إلى 95 درجة مئوية
مصدر الطاقة	380 فولت AC، 50Hz، 25kW
أبعاد المخطط	5200 مم × 3200 مم × 2100 مم
أبعاد التثبيت	6000 ملم × 4000 ملم × 3000 ملم
الوزن الإجمالي	3210 كجم

تكوينات المكونات الرئيسية

مكون	كمية
أجهزة الكمبيوتر الصناعية ذات الشاشة اللمسية	وحدة واحدة
مخزن المياه الباردة	وحدة واحدة
خزان الماء الساخن	وحدة واحدة
غرفة الاختبار	مجموعة واحدة
جهاز التحميل المسبق	6 مجموعات
مضخة طرد مركزي من نوع متعددة المراحل	مجموعة واحدة
صمام الكهربائي الجهازي	4
المضخة الداخلية	مجموعة واحدة
الأجهزة (أحجام مختلفة)	مجموعات متعددة
