تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة اختبار الضغط الهيدروستاتيكي للكشف الدقيق عن التسرب وفحص الأنابيب المتين في التطبيقات الصناعية | نطاق الاختبار: | 0-16 ميجا باسكال |
|---|---|---|---|
| دقة: | -1٪ ~ + 2٪ | نطاق درجة حرارة الاختبار: | 15 ~ 95 ℃ |
| قبعات نهاية: | Φ 8-1800ملم | عرض: | شاشات الكريستال السائل |
| منحنى الاختبار: | وقت الضغط ودرجة حرارة الضغط | حماية السلامة: | الضغط الزائد / درجة الحرارة الزائدة |
| وضع الاختبار: | معادلة | اختبار وسيط: | ماء |
| دعم مخصص: | تصنيع المعدات الأصلية | شهادة: | سي، إسو |

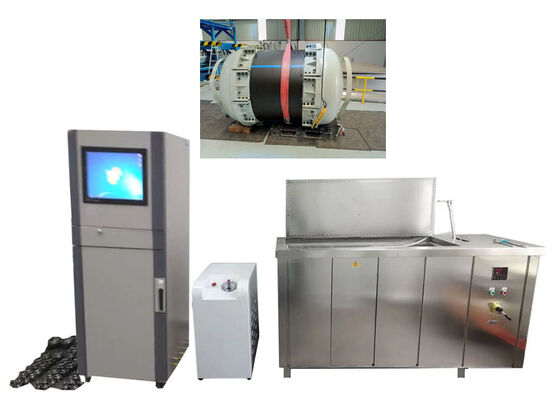

آلة اختبار الضغط الهيدروستاتيكي للكشف الدقيق عن التسرب وفحص الأنابيب المتينة في التطبيقات الصناعية
تم تصميم وحدة الاختبار الهيدروستاتيكي هذه لإجراء تقييمات على مجموعة واسعة من أنابيب البلاستيك الحراري، وتركيبات الأنابيب، والمكونات الهيكلية لنقل السوائل. تشمل محفظة المواد القابلة للاختبار البولي بروبلين (PP)، والبولي إيثيلين (PE)، وكلوريد البولي فينيل (PVC)، وكلوريد البولي فينيل المكلور (PVC-C)، وأكريلونيتريل بوتادين ستايرين كوبوليمر (ABS)، من بين العديد من خيارات الركائز الأخرى.
وهي تدعم أشكالًا متنوعة من العينات، تتراوح من الأنابيب المبثوقة وقطع عمل الأنابيب المقولبة بالحقن إلى تجميعات الاختبار المجمعة، بغض النظر عن ظروف حمل الدفع الهيدروستاتيكي. تشمل عينات الاختبار المقبولة مقاطع الأنابيب الملحومة بالبوت المذابة بالحرارة، وقطع الاختبار المدمجة مع تركيبات فردية أو متعددة، وعينات وصلات الفرع من نوع السرج. يتميز القطر الخارجي الاسمي (dn) لأنابيب الاختبار بنطاق تعديل واسع؛ اعتمادًا على مواصفات العينة المحددة، يمتد نطاق القياس من 25 مم إلى 1600 مم.
الأغراض:
تم تصميم آلة اختبار الضغط الهيدروستاتيكي خصيصًا للتحقق من أداء أنظمة الأنابيب البلاستيكية، وهي مخصصة لتقييم مقاومة الضغط الداخلي للأنابيب البلاستيكية والتركيبات والتجميعات المتكاملة.
في ظل بيئات اختبار موحدة ويتم التحكم فيها بدقة، يتم ضغط المنتجات الأنبوبية المصنوعة من مواد PP و PE و PVC و PVC-C و ABS بضغط داخلي محدد لمدة زمنية محددة مسبقًا. تقيّم إجراءات الاختبار قدرة تحمل الضغط الهيكلي لعينات الاختبار وتتحقق من حدوث ظواهر معيبة بما في ذلك تسرب السوائل، وتمزق الأنابيب، والتشوه المفرط.
تلعب إجراءات الاختبار الموحدة هذه دورًا حيويًا في التحقق من الجودة الإجمالية والسلامة التشغيلية والموثوقية طويلة الأجل لمكونات الأنابيب البلاستيكية المطبقة في أنظمة توصيل السوائل. يتم نشر مرافق خطوط الأنابيب هذه على نطاق واسع في معالجة إمدادات المياه، والتخلص من مياه الصرف الصحي، وتوصيل الغاز، وسيناريوهات نقل السوائل الصناعية.
خصائص المنتج:
تتوافق مع المعايير:
| نوع العينة | متطلبات الطول الحر |
| عينات الأنابيب المبثوقة | dn<315mm: ≥ 3dn and 250mm; dn>315 مم: ≥ 2dn |
| عينات الأنابيب المقولبة بالحقن | dn<50 مم: 3dn؛ 50 مم ≤ dn ≤ 110 مم: ≥ 140 مم |
| عينات مجمعة مع دفع هيدروستاتيكي (قسمان من الأنابيب) | ≥ 3dn و ≥ 250 مم (dn > 315 مم: ≥ 2dn إذا لم يتم استيفاء الحد الأدنى للطول) |
| عينات مجمعة مع دفع هيدروستاتيكي (مع تركيبات) | ≥ 2dn و ≥ 150 مم؛ dn > 250 مم: ≥ 1.5dn |
| عينات مجمعة مع دفع هيدروستاتيكي (فرع سرج) | ≥ 100 مم |
| عينات مجمعة بدون دفع هيدروستاتيكي | = dn و ≥ 150 مم |
| الموديل | XGY-16C | |
| نطاق القطر | Φ8-1800 مم | |
| المحطات | 3، 5، 6، 12، 15، 18، 20، 25، 50، 100 إلخ يمكن تخصيصها | |
| وضع التحكم | التحكم الدقيق، التحكم في الكمبيوتر الصناعي | |
| وضع العرض | شاشة LCD ملونة للكمبيوتر الصناعي | |
| وضع التخزين | تخزين الكمبيوتر | |
| وضع الطباعة | إخراج طابعة ملونة | |
| ضغط الاختبار | نطاق الضغط | 0.1-16 ميجا باسكال |
| دقة التحكم | ±1% | |
| دقة العرض | 0.01 ميجا باسكال | |
| نطاق العمل | 5%~100%FS | |
| خطأ المؤشر | ±1% | |
| مؤقت الاختبار | نطاق المؤقت | 0~10000 ساعة |
| دقة المؤقت | ±0.1% | |
| دقة المؤقت | 1 ثانية | |
| الطاقة | 380 فولت 50 هرتز ثلاثي الطور رباعي الأسلاك 1.5 كيلو واط | |
| موديلات الأغطية الطرفية | منΦ8إلى 1800 مم | |
| حجم خزان المياه | حسب حجم الأنبوب | |
| نطاق درجة الحرارة | 15-95 درجة مئوية | |
| الأبعاد (ثلاث محطات) |
715×625×1700 (مم) أو غيرها |
|
الأسئلة الشائعة:
س1: ما هي العلامة التجارية التي تنتج آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية؟
ج1: تحمل آلة اختبار الضغط الهيدروستاتيكي هذه العلامة التجارية JHH، ويقع مقر إنتاجها في بكين، الصين.
س2: ما هي أهداف الاختبار الأساسية التي تحققها آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية؟
ج2: تم تصميم جهاز الاختبار هذا لتقييم الأداء الهيدروستاتيكي وقوة مقاومة الانفجار لمنتجات الأنابيب البلاستيكية.
س3: ما هي فئات قطع العمل والمواد الخام المتوافقة مع آلة اختبار الضغط الهيدروستاتيكي هذه؟
ج3: تدعم تنفيذ الاختبار للأنابيب البلاستيكية وكذلك منتجات الأنابيب المركبة، بما في ذلك PP-R، و PP-B، و PP-A، و PVC، و PE، و PE-X وغيرها من درجات الأنابيب ذات الصلة.
س4: ما هو مستوى دقة القياس الذي يمكن أن توفره آلة اختبار الضغط الهيدروستاتيكي هذه؟
ج4: تصل دقة القياس إلى 0.1% بالنسبة لنطاق القياس الكامل.
س5: ما هو الحد الأقصى لضغط الاختبار الذي تدعمه آلة اختبار الضغط الهيدروستاتيكي؟
ج5: تصل قدرة ضغط الاختبار القصوى لهذه الوحدة إلى 10 ميجا باسكال، وهو ما يعادل 100 بار (1450 رطل لكل بوصة مربعة).
