آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية ISO 1167
تم تصميم معدات الاختبار الاحترافية هذه لتقييمات المختبر لتحديد وقت فشل الضغط الهيدروستاتيكي طويل الأمد وقراءات ضغط الانفجار الفوري لعينات الأنابيب البلاستيكية والمركبة المختلفة. تطبق ضغطًا هيدروليكيًا متزايدًا تدريجيًا لمحاكاة ظروف الخدمة الواقعية، مما يثبت قدرة الأنابيب على تحمل الضغط الهيدروستاتيكي وخصائص مقاومة الانفجار.

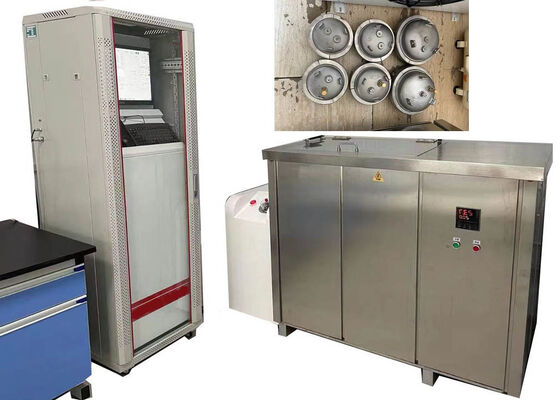

مكونات الوحدة الأساسية
نظام التحكم في الضغط: يوفر تنظيمًا دقيقًا للضغط طوال دورة الاختبار، ويغطي تكوين المعلمات، والضبط الديناميكي في الوقت الفعلي، والحفاظ على الضغط الثابت لضمان مخرجات اختبار موثوقة ودقيقة.
جهاز توليد الضغط: تقوم مضخات الضغط العالي بتحويل السائل منخفض الضغط إلى سائل عالي الضغط لتوفير تدفق مياه ثابت وعالي الضغط مطلوب للاختبار.

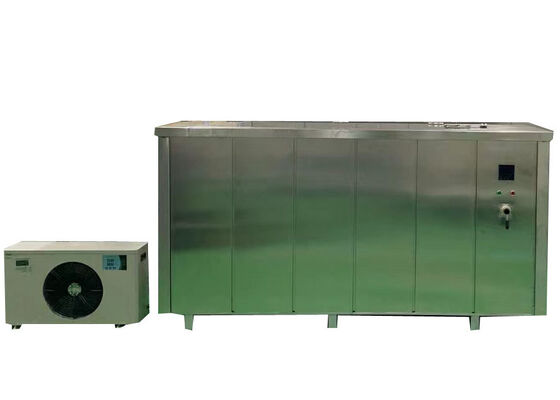

خزان وسيط درجة الحرارة الثابتة: يتحكم في درجة حرارة وسيط الاختبار (عادة الماء) للحفاظ على الظروف الحرارية المحددة مسبقًا، حيث تؤثر درجة الحرارة بشكل كبير على الأداء الميكانيكي للأنابيب البلاستيكية.
تركيبات تثبيت العينات (أغطية نهاية): تقوم هذه التركيبات بتثبيت عينات الأنابيب بإحكام في مكانها لمنع انزلاق العينة وتسرب الوسيط أثناء الاختبار.
وحدة معالجة البيانات الآلية: تتميز بالحساب التلقائي لبيانات الاختبار وتدعم إنشاء تقارير اختبار مطبوعة.
فئات الأنابيب المطبقة
الأنابيب الحرارية البلاستيكية: سلسلة البولي بروبلين (PP-R، PP-B، PPA)، درجات البولي إيثيلين (PE، PE-X)، أنواع البولي فينيل كلوريد (PVC، UPVC، PVC-C).
الأنابيب المركبة: تشمل الأمثلة الأنابيب المركبة من الألومنيوم والبلاستيك التي تجمع بين طبقات بلاستيكية ومعدنية لتعزيز القوة الهيكلية الإجمالية.
معايير الامتثال
تتوافق هذه المعدات مع المعايير الدولية والإقليمية بما في ذلك ISO1167-2006، ASTMD1598-2004، ASTMD1599، ISO9080، CJ/T108، ASTMF1335، EN 12201 - 1:2024، EN 1555 - 1:2021 و EN ISO 2507 - 2:2017.
متطلبات الطول الحر للعينات
| نوع العينة |
متطلبات الطول الحر |
| عينات الأنابيب المبثوقة |
dn <315mm: ≥ 3dn و ≥ 250 مم؛ dn >315 مم: ≥ 2dn |
| عينات الأنابيب المقولبة بالحقن |
dn <50mm: 3dn; 50 مم ≤ dn ≤ 110 مم: ≥ 140 مم |
| عينات مجمعة مع دفع هيدروستاتيكي (قسمان من الأنابيب) |
≥ 3dn و ≥ 250 مم (dn >315 مم: ≥ 2dnإذا لم يتم استيفاء الحد الأدنى للطول) |
| عينات مجمعة مع دفع هيدروستاتيكي (مع تركيبات) |
≥ 2dn و ≥ 150 مم؛ dn >250 مم: ≥ 1.5dn |
| عينات مجمعة مع دفع هيدروستاتيكي (فرع سرج) |
≥ 100 مم |
| عينات مجمعة بدون دفع هيدروستاتيكي |
= dn و ≥ 150 مم |
المعلمات الفنية
| المعلمة |
المواصفات |
| الموديل |
XGY-10C |
| نطاق القطر |
Φ8-1800 مم |
| المحطات |
3، 5، 6، 12، 15، 18، 20، 25، 50، 100 إلخ (قابل للتخصيص) |
| وضع التحكم |
التحكم الدقيق، تحكم الكمبيوتر الصناعي |
| وضع العرض |
شاشة ملونة LCD للكمبيوتر الصناعي |
| وضع التخزين |
تخزين الكمبيوتر |
| وضع الطباعة |
إخراج طابعة ملونة |
| نطاق ضغط الاختبار |
0.1-10 ميجا باسكال |
| دقة التحكم |
±1% |
| دقة العرض |
0.01 ميجا باسكال |
| نطاق العمل |
5%~100%FS |
| خطأ المؤشر |
±1% |
| نطاق المؤقت |
0~10000 ساعة |
| دقة المؤقت |
±0.1% |
| دقة المؤقت |
1 ثانية |
| الطاقة |
380 فولت 50 هرتز ثلاثي الطور رباعي الأسلاك 1.5 كيلو واط |
| موديلات أغطية النهاية |
من Φ8 إلى 1800 مم |
| حجم خزان المياه |
حسب حجم الأنبوب |
| نطاق درجة الحرارة |
15-95℃ |
| الأبعاد (ثلاث محطات) |
715×625×1700 (مم) أو غيرها |
الدعم والخدمات
نقدم دعمًا فنيًا احترافيًا كامل الدورة مصمم خصيصًا لآلات اختبار الضغط الهيدروستاتيكي. يقدم فريقنا الفني الماهر حلولًا شاملة لما بعد البيع تشمل:
- تركيب المعدات بالكامل وتشغيلها في الموقع
- تشخيص احترافي للأعطال، تحليل فني وإرشادات تشغيلية
- خدمات إصلاح وصيانة دورية منهجية للمعدات
- توريد قطع غيار أصلية ومكونات قابلة للتآكل
- خدمات تحديث البرامج الرسمية وترقية الوظائف
التزامًا بمبدأ الخدمة المتمثل في دعم العملاء عالي الجودة، يتوفر فريقنا دائمًا لحل جميع استفساراتكم المتعلقة بالمنتج والجوانب الفنية.
أسئلة متكررة
س1: ما هي العلامة التجارية التي تصنع آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية؟
ج1: هذه الآلة الاحترافية لاختبار الضغط الهيدروستاتيكي تحمل علامة JHH التجارية، مع قاعدة إنتاج وتصنيع مستقلة تقع في بكين، الصين.
س2: ما هي وظائف التطبيق الأساسية لآلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية؟
ج2: تم تطوير معدات الاختبار هذه بشكل احترافي لتقييم أداء مقاومة الضغط الهيدروستاتيكي وقوة الانفجار لمنتجات خطوط الأنابيب البلاستيكية المختلفة.
س3: ما هي أنواع العينات القابلة للاختبار التي تنطبق على آلة اختبار الضغط الهيدروستاتيكي هذه؟
ج3: يدعم الجهاز اختبار أنابيب بلاستيكية ومركبة متنوعة، ويغطي أنواع الأنابيب الرئيسية بما في ذلك PP-R، PP-B، PP-A، PVC، PE و PE-X.
س4: ما هي دقة قياس آلة اختبار الضغط الهيدروستاتيكي؟
ج4: تتميز الأداة بدقة اختبار عالية، مع خطأ دقة قياس النطاق الكامل يتم التحكم فيه في حدود 0.1%.
س5: ما هو أقصى نطاق لضغط الاختبار لآلة اختبار الضغط الهيدروستاتيكي؟
ج5: هذه المعدات قادرة على إجراء اختبارات الضغط بحد أقصى ضغط 10 ميجا باسكال، وهو ما يعادل 100 بار (1450 رطل لكل بوصة مربعة).
