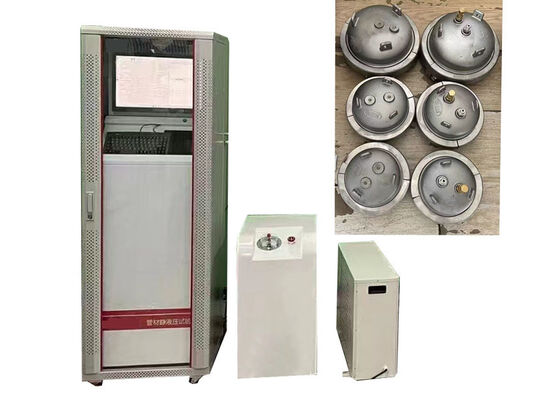

آلة اختبار الضغط الهيدروستاتيكي
اختبار انفجار الأنابيب البلاستيكية المتعددة المحطات ومختبر الزحف لإنابيب PE وأنابيب PP-R واختبار مقاومة الضغط في الأنابيب المركبة
تطبيقات المنتج
هذه آلة اختبار ضغط انفجار الهيدروستاتيكي للأنابيب البلاستيكية تتوافق مع ASTM D1598 لتقييم الضغط الهيدروستاتيكي للأنابيب البلاستيكية.يستخدم لقياس مدة الفشل تحت ضغط داخلي مستمر في درجة حرارة ثابتة، وكذلك ذروة الضغط الفوري للكسر من الأنابيب الحرارية والأنابيب المركبة.
العينات المطبقة تشمل أنابيب PP-R و PP-B و PP-A و PE و PE-X و PVC و PVC-U و PVC-C والألومنيوم والبلاستيك المركب.وهو جهاز اختبار أساسي لمصنعي الأنابيب البلاستيكية ومختبرات الاختبار المهنية.
الخصائص الرئيسية
- إطار ميكانيكي محسن لتشغيل نظام هيدروليكي خال من الهواء باستخدام الماء كوسيلة اختبار لتشغيل موثوق به وآمن
- الصمامات الكهربائية المستوردة ذات الموثوقية التشغيلية العالية
- مجموعة مضخات عالية الضغط مع رأس مضخة ثلاثية المضخات من طراز 2525 المستوردة مصممة لضغط العمل 25MPa
- قنوات اختبار مستقلة تسمح باختبار أنابيب ذات مواصفات وأنواع ومواد خام مختلفة في وقت واحد
- قدرة حماية فقدان الطاقة التي تحافظ على بيانات الاختبار أثناء انقطاع الطاقة غير المتوقع
معايير الامتثال
هذا جهاز الاختبار يستوفي متطلبات المعايير الدولية بما في ذلك ISO1167 و ISO9080 و EN921 و ASTMD1598 و ASTMD1599 و ISO13479.
مبدأ العمل
يقوم المشغلون بإدخال معايير أساس الأنابيب بما في ذلك إجهاد الحلقة، سمك الجدار والقطر الخارجي المتوسط عبر محطة الكمبيوتر.يحتسب النظام تلقائيًا ضغط الاختبار المقابلة وينقل البيانات إلى نظام MCU المدمج عبر واجهة RS232 المتسلسلة للضغط الثابت المستقل.
يتم توفير مصدر ضغط سائل عالي الضغط من قبل وحدة مضخة عالية الضغط. بعد تنظيم دقيق من قبل نظام التحكم في الضغط المهنية، the high-pressure medium is delivered through high-pressure hoses to test specimens placed inside the medium incubator to complete long-term hydrostatic endurance tests and instantaneous pipe burst tests.
المواصفات التقنية
| النموذج |
XGY-16C |
| نطاق القطر |
Φ10-1600mm |
| المحطات |
5، 6، 12، 15، 18، 20، 25، 50 (يمكن تخصيصها) |
| وضع التحكم |
التحكم المجهري، التحكم في الكمبيوتر الصناعي |
| وضع العرض |
شاشة LCD الملونة لجهاز كمبيوتر صناعي |
| نطاق ضغط الاختبار |
0.2-16MPa |
| دقة التحكم |
± 1% |
| دقة العرض |
0.001MPa |
| نطاق توقيت |
0~10000 ساعة |
| دقة الوقت |
± 0.1% |
| القوة |
380 فولت 50 هرتز ثلاثي المراحل أربعة الأسلاك 1.1 كيلوواط |

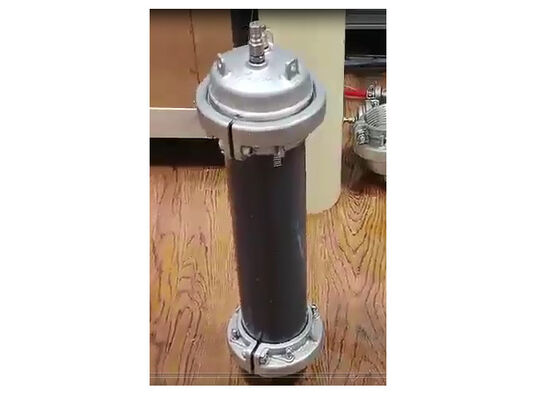

| نماذج القمم النهائية |
من Φ8 إلى 1600mm |
| نطاق الحرارة |
15-95 درجة مئوية |
| الأبعاد (ثلاث محطات) |
720×620×1720 ((ملم) أو حسب الطلب |
الأسئلة الشائعة
ما هي العلامة التجارية التي تنتج آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية؟
هذه آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية تحمل العلامة التجارية JHH ، مع إنتاج وتركيب احترافي مقره في بكين ، الصين.
ما هي تطبيقات الاختبار التي تغطيها آلة اختبار الضغط الهيدروستاتيكي هذه؟
تم تصميم معدات الاختبار المهنية هذه للتحقق من أداء المقاومة الهيدروستاتيكية وأداء مقاومة الانفجار لمختلف منتجات أنابيب البلاستيك.
ما هي أنواع مواد الأنابيب المتوافقة مع هذه آلة اختبار الضغط الهيدروستاتيكي؟
هذا الجهاز اختبار قابلة للتطبيق لفحص الأنابيب البلاستيكية والأنابيب المركبة، تغطي الأنواع الرئيسية بما في ذلك PP-R و PP-B و PP-A و PVC و PE و PE-X.
ما هو مستوى الدقة التي تحققها آلة اختبار الضغط الهيدروستاتيكي في الاختبار؟
توفر المعدات نتائج الكشف الدقيقة للغاية، مع تحكم خطأ القياس في حدود 0.1% من الكمية الكاملة.
ما هو الحد الأقصى للضغط لهذه آلة اختبار الضغط الهيدروستاتيكي؟
يصل الحد الأقصى للضغط القابل للقياس لجهاز الاختبار إلى 10Mpa، أي ما يعادل 100 بار (1450 psi).
