آلة اختبار ضغط الانفجار الهيدروستاتيكي للأنابيب البلاستيكية
معدات اختبار الضغط التي يتم التحكم فيها بواسطة الكمبيوتر لإجراء اختبارات هيدروستاتيكية واختبارات انفجار شاملة للأنابيب البلاستيكية.
التطبيقات

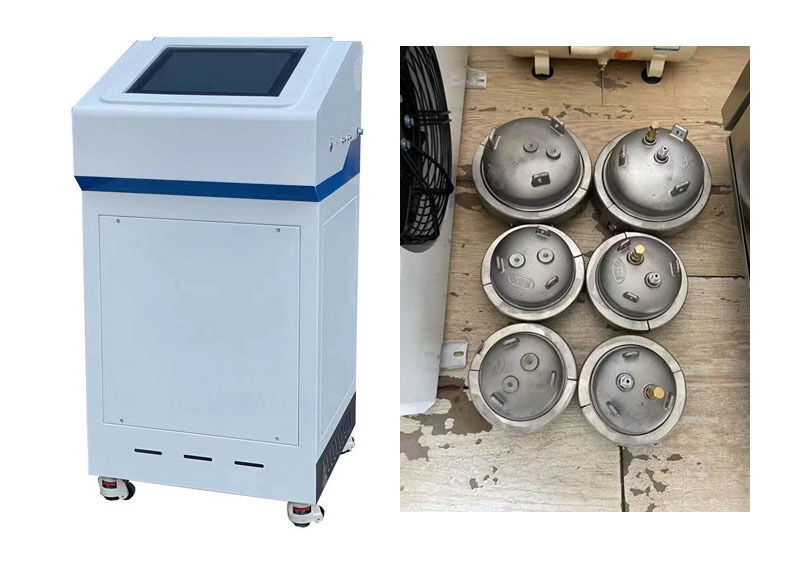

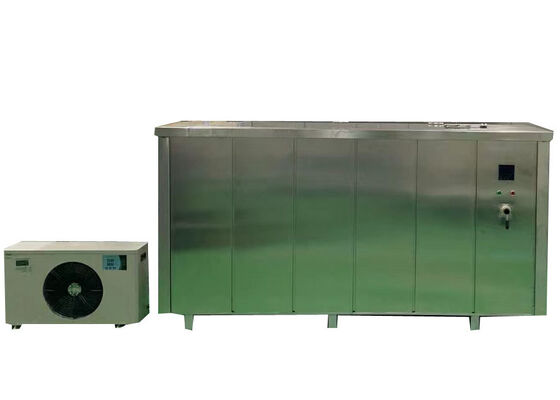

تقوم آلة الاختبار الهيدروستاتيكي والانفجاري هذه بتقييم الانفجار الفوري واختبارات تحمل الضغط المطول للأنابيب البلاستيكية التي تحمل السوائل. يتيح النظام قياس مدة الفشل للأنابيب الحرارية البلاستيكية تحت ضغط داخلي مستمر ويتكون من وحدة تحكم رئيسية في الضغط ، وحمام ثابت درجة الحرارة ، وأغطية نهاية.
تتميز هذه المعدات بدقة قياس فائقة ، ومظهر انسيابي ، وتصميم ميكانيكي مدمج ، واستقرار موثوق ، وتشغيل سهل الاستخدام ، وهي بمثابة جهاز اختبار أساسي لمنتجي الأنابيب وسلطات فحص الجودة والمؤسسات البحثية.
وصف المنتج
تعمل آلة اختبار الضغط الهيدروستاتيكي لدينا بناءً على مبادئ عمل متقدمة: يقوم المشغلون بإدخال معلمات بما في ذلك إجهاد الحلقة ، وسمك الجدار ، ومتوسط القطر الخارجي للأنبوب عبر برنامج الكمبيوتر ، ويقوم النظام تلقائيًا بحساب ضغط الاختبار المستهدف. يتم تسليم البيانات المحسوبة إلى الكمبيوتر التابع (نظام مضمن MCU) عبر واجهة تسلسلية RS232 لإجراء اختبارات ضغط عالية الدقة وتقديم نتائج اختبار قابلة للتكرار وموثوقة.
يدعم المختبر إنشاء منحنيات اختبار الضغط والوقت ومنحنيات اختبار الضغط ودرجة الحرارة لتسهيل التتبع في الوقت الفعلي لحالة الاختبار. يوفر طيف ضغط يصل إلى 160 بار (16 ميجا باسكال) ، مما يستوعب سيناريوهات اختبار متنوعة. تتيح درجة حرارة الاختبار القابلة للتعديل التي تتراوح من 10 درجات مئوية إلى 95 درجة مئوية تقييم العينات المصممة للعمل في ظروف حرارية قاسية.
تم تصنيف هذه الأداة كآلة اختبار ضغط هيدروستاتيكي ، وهي تعمل كأجهزة اختبار لا غنى عنها عبر قطاعات متعددة تتطلب التحقق من الضغط الموثوق به ، وتشمل صناعات السباكة والنفط والغاز والمعالجة الكيميائية والتصنيع العام. تتميز هذه الآلة الهيدروستاتيكية بتفاعل بديهي بين الإنسان والآلة ومنطق حسابي دقيق ، وهي حيوية للمؤسسات للتحقق من سلامة المنتج والامتثال للجودة.
معايير الامتثال
تتوافق معدات الاختبار هذه مع المواصفات الدولية والصناعية التالية: ISO1167-2006 ، ASTMD1598-2004 ، ASTMD1599 ، ISO9080 ، CJ/T108 ، ASTMF1335.
المعلمات الفنية
| الموديل |
XGY-16C |
| نطاق القطر |
φ16-630 مم |
| المحطات |
3 ، 5 ، 6 ، 12 ، 15 ، 18 ، 20 ، 25 ، 50 ، 100 إلخ (قابلة للتخصيص) |
| وضع التحكم |
التحكم الدقيق ، التحكم في الكمبيوتر الصناعي |
| وضع العرض |
شاشة عرض ملونة LCD للكمبيوتر الصناعي |
| وضع التخزين |
تخزين الكمبيوتر |
| وضع الطباعة |
إخراج طابعة ملونة |
| نطاق ضغط الاختبار |
0.1-16 ميجا باسكال |
| دقة التحكم |
± 1٪ |
| دقة العرض |
0.01 ميجا باسكال |
| نطاق العمل |
5٪ ~ 100٪ FS |
| خطأ المؤشر |
± 1٪ |
| نطاق المؤقت |
0 ~ 10000 ساعة |
| دقة المؤقت |
± 0.1٪ |
| دقة المؤقت |
1 ثانية |
| الطاقة |
380 فولت 50 هرتز ثلاثي الطور رباعي الأسلاك 1.5 كيلو واط |
| موديلات أغطية النهاية |
من φ16 إلى 630 مم |
| حجم خزان المياه |
حسب حجم الأنبوب |
| نطاق درجة الحرارة |
15-95 درجة مئوية |
| الأبعاد (ثلاث محطات) |
715 × 625 × 1700 (مم) أو غيرها |
الدعم والخدمات
نحن نقدم حلول خدمة فنية شاملة لمعدات اختبار الضغط الهيدروستاتيكي. متخصصونا الفنيون ذوو الخبرة على استعداد لتقديم الخدمات التالية:
- تشغيل المعدات والتركيب في الموقع
- تشخيص الأعطال والاستشارات الفنية المتخصصة
- خدمات الإصلاح والصيانة الروتينية
- توريد قطع الغيار والمواد الاستهلاكية للاختبار
- تحديثات إصدارات البرامج وترقية الوظائف
نحن نحافظ على التركيز على خدمة العملاء المتميزة ونحن على استعداد لحل جميع استفساراتكم الفنية. لا تتردد في التواصل مع فريقنا كلما كانت لديك أسئلة.
أسئلة متكررة
س 1: هل يمكنك إخبارنا بعلامة آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية هذه؟
ج 1: آلة الاختبار الهيدروستاتيكي هذه تحمل علامة JHH التجارية ، وهي مصنعة في بكين ، الصين.
س 2: ما هي وظائف الاختبار التي يمكن أن تؤديها آلة اختبار الضغط الهيدروستاتيكي للأنابيب البلاستيكية هذه؟
ج 2: تم تصميم هذه المعدات لتقييم مقاومة الضغط الهيدروستاتيكي وقوة الانفجار لخطوط الأنابيب البلاستيكية.
س 3: ما هي العينات ومواد الأنابيب المتوافقة مع آلة الاختبار الهيدروستاتيكي هذه؟
ج 3: تدعم اختبارات الأنابيب البلاستيكية والأنابيب المركبة ، بما في ذلك PP-R ، PP-B ، PP-A ، PVC ، PE ، PE-X وغيرها من منتجات الأنابيب المماثلة.
س 4: ماذا عن دقة القياس لآلة اختبار الضغط الهيدروستاتيكي هذه؟
ج 4: تصل دقة القياس إلى 0.1٪ من المقياس الكامل.
س 5: ما هو الحد الأقصى للضغط لآلة اختبار الضغط الهيدروستاتيكي هذه؟
ج 5: أقصى ضغط اختبار لهذه الآلة هو 10 ميجا باسكال ، وهو ما يعادل 100 بار (1450 رطل لكل بوصة مربعة).
